Клапан канализационный аэратор


Воздушный клапан для канализации - принцип действия и установка аэратора

Чтобы канализация в доме работала эффективно и не создавала лишних проблем, необходимо учесть много нюансов. Одним из таких моментов является блокирование попадание неприятного запаха из труб в помещение.

Для этого все сантехнические приборы оснащаются сифонами с гидрозатвором, а центральный стояк – фановой (вентиляционной) трубой. Если фановая труба не справляется со своими обязанностями или она вообще отсутствует, можно установить канализационный аэратор.

Установка этого устройства не является обязательной, и делается как на уже рабочую систему, так и на новую.



Что такое канализационный аэратор и для чего он нужен

Воздушный клапан для канализации – небольшое пластиковое устройство с отверстием в корпусе для подачи воздуха. Внутри него находятся канал для прохождения воздуха и заслонка, которая срабатывает под действием мембраны или штока.

В обязанности канализационного аэратора входит:

  1. запирание неприятного запаха в трубах;
  2. стабилизация внутреннего и внешнего давления в трубопроводе.

Принцип работы

Как уже было сказано выше, работа этого устройства заключается в блокировке канализационных газов и компенсации давления в трубах. Замком для неприятного запаха обычно служит сифон, но не всегда успешно.

Видео: Для чего нужен канализационный вакуумный клапан

Все дело в том, при поступлении большого количества сливаемой жидкости, так называемый залповый сброс, в системе образуется большое давление. Когда же вода доходит до центрального стояка и устремляется в наружную канализацию, в трубах образуется вакуум, который приводит к срыву гидрозатворов. После чего запах свободно проникает в помещение. Чтобы этого не происходило, стояк оборудуется вентиляционной трубой и выводится на крышу.

Однако этот способ имеет несколько недостатков. Во первых он может просто напросто забиться, а во вторых при его монтаже может быть нарушена целостность кровли. Или как это часто происходит, особенно в старых домах с уже действующей канализацией, фановая труба вообще отсутствует.

Как только в трубе создалось разряжение, в аэраторе срабатывает мембрана и открывается отверстие. Через это отверстие в систему поступает недостающий воздух и давление стабилизируется. После того, как вода ушла, а канализация наполнилась воздухом и давление выравнялось, клапан закрывается и запахи не имеют возможности попасть внутрь помещения.

Установка канализационного аэратора

Для правильной установки воздушного клапана канализации необходимо соблюсти несколько правил.

  1. Аэратор должен находиться в теплом помещении, температура в котором не ниже нуля;
  2. Место должно быть доступно для обслуживания и замены клапана;
  3. Аэратор монтируется в раструб трубы и располагаться строго вертикально.

На заметку! Воздушный клапан устанавливается минимум на 10 см выше точки максимального сброса. Если система оборудована напольной решеткой для водосбора,минимальная высота монтажа – 35 см над уровнем пола.

Устройство современных канализационных клапанов позволяет устанавливать их практически в любом помещении: ванная комната, туалет, кухня, чердак и пр. Для монтажа аэратора вызов специалиста не обязателен, все можно сделать самостоятельно.

Этапы работ:

  • Отключение воды, во избежание несанкционированного сброса и образования потопа.
  • Если установка производится на горизонтальной трубе, часть трубы демонтируют. Если аэратор устанавливается на стояк, ничего снимать не нужно.
  • После этого производится сборка и установка клапана по инструкции идущей в комплекте.

На заметку! Если аэратор устанавливается в горизонтальной плоскости, то указатель в виде стрелочки, нанесенный на корпус, совпадал с направлением течения канализационных стоков.

Выбор аэратора

При выборе этого оборудования стоит обращать внимание на такие аспекты как:

  1. вид устройства;
  2. диаметр;
  3. компания — производитель.

Виды аэраторов

Сегодня производители предлагают на выбор три вида:

  • кинетический – задачей этого устройства является предотвращение скапливания в трубопроводе избыточного количества воздуха;
  • автоматический – служит для удаления воздуха, находящегося под высоким давлением;
  • комбинированный – совмещает функции двух предыдущих клапанов.

Для эффективной и бесперебойной работы канализационной системы лучше покупать последний вариант.



Диаметр клапана

Правильный выбор диаметра вакуумного канализационного клапана, это второй по значимости фактор который стоит учитывать при выборе устройства. Остановимся на этом подробнее.

Аэратор канализационный 50

Такой клапан может справляться только с небольшим количеством воды и устанавливаются на сливную трубу от ванны, раковины и т.п. Для его монтажа есть несколько правил:

  1. подключить его можно только к трубе с самым малым диаметром;
  2. монтируется после последнего сантехнического прибора;
  3. устанавливается в самой высокой точке трубопровода.
Аэратор канализационный 110

Эти клапаны способны справиться с большим количеством жидкости и подключаются к стояку или на окончание фановой трубы. Производится как с внутренним так и внешним монтажным элементом. Преимущества:

  • не нужно выводить трубу через перекрытия и кровлю;
  • автоматическое регулирование давления;
  • доступная цена и простой монтаж.

Выбор производителя и цена

Чтобы канализация работала бесперебойно и не доставляла лишних хлопот, лучше выбирать воздушный клапан от проверенных и известных производителей. Самые популярные и покупаемые аэраторы производятся следующими компаниями:

  1. Ostendorf – Германия;
  2. McAlpine – Шотландия;
  3. Политэк – Россия.

Ниже в таблице приведены средние цены на вакуумные канализационные клапаны этих производителей:

ПроизводительРазмер (мм)Цена (руб)
Ostendorf50550
110890 – 1 300
McAlpine50480
1101 100
Политэк50100 — 150
110200 — 300

Цены указанные в таблице средние, для Москвы и Московской области. Точную стоимость можно узнать на сайте производителя.

Выбирая канализационный аэратор тщательно подбирайте место его установки и заранее определитесь с необходимым видом и диаметром устройства. Если будете его самостоятельно устанавливать, соблюдайте инструкцию и правила монтажа, рекомендованные производителем клапана.

Видео: Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

pro-kanalizaciju.ru

Аэратор канализационный - принцип работы, виды, для чего нужен

Что из себя представляет аэратор для канализации, принцип его работы и какие виды существуют. Рассмотрим аэратор канализационный 110 и 50мм. Обо всем по порядку в данной статье!

Канализация отличается от водопровода отсутствием постоянного давления. В обычном состоянии она представляет собой полую систему трубопроводов. Это создает благоприятные условия для распространения канализационных газов, которые могут проникнуть в жилые помещения. Биогаз — вредная смесь из нескольких соединений (преобладают метан и углекислый газ). Он опасен для людей, вызывает головную боль и нарушает комфорт в жилых помещениях. Для решения проблемы используется устройство, которое называется аэратор канализационный. Прибор прост в конструкции и монтаже. Рассмотрим его внимательнее.

Что такое аэратор для канализации

Отсечку внутренней полости труб от атмосферы жилых помещений обеспечивают гидрозатворы. Это пробки из воды, постоянно находящейся в изгибе сифонов всех сантехнических приборов. Если в стояке резко возрастет или упадет давление, гидрозатвор может быть сорван, и газы смогут свободно проникать в квартиру. Устанавливая аэратор на канализационную трубу, владельцы квартир с невентилируемым стояком получают возможность выравнивать объем воздуха в трубопроводах и сохранять гидрозатворы. Простейший аэратор — это небольшой прибор, представляющий собой корпус из полипропилена (или ПВХ), с вакуумным клапаном. Существуют также металлические устройства, обладающие повышенной прочностью. Более сложные конструкции способны не только пропускать воздух внутрь трубопроводов, но и выводить излишки давления наружу. Прибор эффективен, работает в автоматическом режиме. Он не нуждается в техническом обслуживании, не требует участия человека. При необходимости, аэрационный клапан для канализации 110 или 50 мм может быть установлен самостоятельно.

Для чего он нужен

Аэратор — это вентиляционный клапан, который является заменителем фановой трубы. Она представляет собой выход стояка наружу, через чердачное перекрытие и крышу дома. Верхний торец фановой трубы открыт, обеспечивая вентиляцию внутреннего объема канализационной сети. В некоторых многоэтажных домах стояк не имеет выхода наружу, что создает условия для резких изменений давления. Во время залпового сброса воды в верхних участках стояка возникает разрежение, способное сорвать гидрозатворы ванн, унитазов и прочих устройств. Аэратор для канализации играет роль впускного клапана, который уравнивает давление и сохраняет герметичность системы. Есть универсальные устройства, предназначенные для коррекции давления в обе стороны — как пониженного, так и повышенного. Они используются для компенсации высокого давления в стояке многоэтажного дома. Даже при наличии фановой трубы залповый сброс сточных вод создает в трубах избыточное давление. Оно находит выход в квартиры через сорванные гидрозатворы. Такие конструкции устанавливают на чердаке или в подвале, так как выпускать аэрационные газы в жилое помещение нецелесообразно.

Принцип действия

                Наиболее распространенным типом является аэратор канализационный 110, принцип работы которого аналогичен действию обратного клапана. В качестве запорной детали используется герметичная крышка или эластичная мембрана. Под действием собственного веса она закрывает проход воздуха внутрь трубопроводов. Канал прибора изогнут таким образом, что с внутренней полостью трубопроводов взаимодействует верхняя часть клапана. Когда в системе образуется разрежение, приподнимается крышка (или мембрана), которая впускает внутрь внешний воздух. Как только давление выравнивается, крышка снова закрывается, исключая попадание газа в жилые помещения. Существует универсальный аэратор для канализации, принцип работы которого основан на двустороннем воздействии. У этих конструкций клапан может работать на впуск и выпуск воздуха. Как правило, эти аэраторы не используются в квартирах, поскольку способны подавать в помещение биогаз из канализации, что недопустимо.

Виды аэраторов

                Существует несколько разновидностей аэраторов. Их можно объединить в группы по разным признакам. По месту установки:

  • на стояк;
  • непосредственно на излив приборов — унитазов, ванн и т.п.

По принципу действия:

  • автоматические. Самые простые и дешевые аэраторы гравитационного типа. Обычно они используются в частных системах или квартирах. Как правило, не обладают высокой пропускной способностью;
  • антивакуумные. Действуют на впуск и выпуск воздуха. Способны работать одновременно с несколькими трубопроводами;
  • комбинированные. Представляют собой сочетание обоих типов прибора.

По конструкции:

  • мембранные. Функцию клапана выполняет эластичная мембрана, которая под напором изгибается и пропускает поток воздуха;
  • цилиндрические. Это наиболее прочные и надежные аэраторы. Они изготовлены из металла, снабжены резьбовой крышкой. Представляют собой типичные обратные клапаны. Цилиндрический аэратор для канализации 50 или 110 мм считается лучшим устройством для установки в квартире или частном доме;
  • рычажные. Эти приборы также изготовлены из металла. Клапан установлен на рычаге, который поднимается под давлением газов из системы, и опускается под действием собственного веса.

По типу соединения с трубопроводами:

  • резьбовые;
  • фланцевые;
  • муфтовые.

Наиболее распространены приборы, рассчитанные на монтаж к трубе d110 мм. Они могут размещаться возле самого стояка, первыми реагируя на изменение давления и сохраняя гидрозатворы сантехники.

Вам также может понравиться: ГОСТ водоснабжение и канализация внутренние сети !

Где и как устанавливается

В зависимости от того, где и как работает аэратор канализационный, монтаж выполняется на вертикальные или горизонтальные трубопроводы. Основным требованием является эксплуатация при температуре не ниже 0°. Холодные мембраны теряют эластичность, внутренние полости покрываются инеем и наледью. Обычными местами установки являются:

  • участки примыкания горизонтальной линии к стояку в квартире;
  • места окончания труб на чердаках;
  • подвальные помещения.

Все варианты установки требуют качественного воздухообмена в местах использования приборов. Скопления биогаза взрывоопасны, поэтому правильная вентиляция играет важную роль. Кроме этого, должны выполняться дополнительные требования:

  • легкий доступ к точке установки прибора;
  • аэратор монтируют на вертикальном отводе. Для горизонтальных линий нужен тройник, центральная часть которого будет присоединительным патрубком;
  • высота установки должна на 10 см превышать уровень самого высокого гидрозатвора системы.

Для монтажа в горизонтальной линии подходит аэратор для канализации 50 мм, схема установки которого определяется типом трубопроводов и патрубков. Чаще всего в разрыв линии ставят тройник, на который монтируют прибор. Если присоединительные элементы тройника и аэратора не подходят, используются соответствующие переходники. Некоторые разновидности устройств сразу выпускаются в виде тройника, который надо встроить в линию трубопроводов. Перед началом монтажных работ необходимо проверить работоспособность клапана и внимательно проследить за расположением прибора. Если высоты недостаточно, патрубок следует нарастить дополнительным отрезком трубы.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

gidkanal.ru

Где и зачем устанавливают аэратор канализационный 110

Канализационный аэратор 110Канализационный аэратор 110 избавляет жильцов от неприятного запаха и звуков при сливе из унитаза. Устанавливают прибор на горизонтальных участках канализации, вспомогательных стояках. Здесь информация, об устройствах и как правильно установить воздушный клапан.

Принцип работы канализационного аэратора

Внутренний канализационный аэратор в первую очередь работает как обратный клапан, не пропуская жидкость и газы к точке слива. При пользовании унитазом резкий спуск воды понижает давление в системе, и не будь клапана, жидкость может вернуться с большей скоростью, чем сливалась. Клапан канализационный 110 при падении давления в фановой трубе открывается и выравнивает показатель.

Принцип работы канализационного аэратораПринципиальная схема работы воздушных клапанов показана на рисунке. Все приборы имеют в составе:

  • корпус;
  • воздухозаборник;
  • механизм регулирования давления.

Корпус выполняется герметичным, со съёмной крышкой. Соединение должно быть резьбовым. Между деталями имеется резиновое уплотнение.

Входное отверстие должно пропускать воздух, но не насекомых и грызунов. Механизм открывания заслонки – штоковый или мембранный. Мембранный засоряется реже.

Аэратор для септика применяют, чтобы подать воздух бактериям, разлагающим нечистоты. Его можно изготовить самостоятельно, вывести трубу из септика, как стояк, и заглушить вверху. Сбоку приварить вход для принудительного нагнетания воздуха.

Виды воздушных клапанов

Одна из моделей аэратораСхема разводки канализации многоуровневая, имеет вертикальные и горизонтальные участки. От диаметра труб, выдержанных уклонов и расхода зависит, какие аэраторы для канализации наиболее эффективны. Существует система аэраторов, каждый из которых имеет спецификацию:

  • приёмный аэратор монтируется перед насосом откачки на горизонтальном участке трубопровода;
  • шаровая модель аэратора для сантехнических приборов с малым диаметром труб;
  • затвор шаровой с прижимной пружиной;
  • межфланцевая модель устанавливается на трубах диаметром до 20 см, может пропускать поток или поворачивать на 900.

Межфланцевая модель аэратораМежфланцевые модели могут быть дисковыми пружинными или двустворчатыми. Исполнительный механизм представляет пластину с пружиной.

Обратный воздушный клапан с исполнительным механизмом лепесткового или поворотного типа. Этот тип аэраторов для септика устанавливается на трубах диаметром меньше 400 мм. Для длинных участков, где есть опасность гидроудара при разрыве золотника, устанавливаются демпферные клапаны.

Крепятся клапана сваркой, зажимаются между двумя фланцами с прокладками, или применяется резьбовая муфта.

Причины установки воздушных клапанов

Канализационная система динамична. Постоянно меняются расходы, появляются газы от разложения нечистот. Слив через санитарные приборы изменяет гидравлический режим в трубах. Без инструментов регулирования жизнь, с плохо работающей канализацией, становится некомфортной. Аэратор канализационный 110:

  • автоматически регулирует давление;
  • энергонезависимый;
  • предохраняет от обмерзания зимой фановую трубу;
  • простой монтаж;
  • невысокая стоимость.

Прибор выравнивает давление между магистралью и атмосферой на крыше, где устанавливается. Однако работать такое устройство эффективно может на высоте, не выше второго этажа. Если слив большого потока одновременно происходит с двух точек на одном стояке, клапан может не справиться.

Установка аэратора на канализационной трубеАэратор канализационный 50 устанавливают на внутренней канализации от водосливных приборов. Обычно таким устройством оснащают места переходов с подводки на 32 см, стыкующейся с коллектором 50 см. На горизонтальном участке устанавливается воздушный клапан, отсекая дурной запах из общей трубы, выравнивая давление в системе.

Правильная установка аэраторов

Правила установки аэраторов разных моделейВоздушный клапан на стояке устанавливается в чердачном помещении, так как обмёрзший, он не станет работать. Но запах в помещении ощущаться не должен. Если дом имеет несколько вспомогательных стояков и основной выведен на крышу, то на другие можно устанавливать аэратор канализационный 110. Это существенно сократит расходы. Использовать устройство можно и тогда, когда стояк не предусмотрен или его невозможно вывести на крышу, обеспечив требования СНиП по расстоянию до конструктивных элементов. При выборе прибора, необходимо учесть, что иногда может потребоваться ручная регулировка. Устанавливают аэратор выше верхней точки слива в системе, и к нему должен быть доступ для осмотра и ремонта.

Аэратор работает только при правильной сборке! Нельзя трубу и раструб менять местами,

Аэратор канализационный 50 может обслуживать не более двух сантехнических приборов. Устанавливают устройство не ближе метра от точки слива. Аэратор во внутренней канализации обязательно должен быть в конце разводки сети, после крайнего прибора. Минимальное расстояние от пола при монтаже должно быть 35 см. Монтируется устройство вертикально.

Правильно установленный аэратор прослужит долго, но периодическая проверка состояния клапана обязательна.

Для чего нужен канализационный вакуумный клапан — видео

glav-dacha.ru

Канализационный аэратор – избавляемся от неприятных запахов

Одним из серьёзных качеств в проектировании канализационной системы являются меры по недопущению попадания неприятного запаха в помещение. Существует пара вариантов по реализации задуманного: первый – применение сифона с гидрозатвором; второй - выведение оголовка неспециализированного канализационного стояка над кровлей. Но имеется и еще один метод избавиться от запаха, применять канализационный аэратор – 50 либо 110 мм в диаметре.

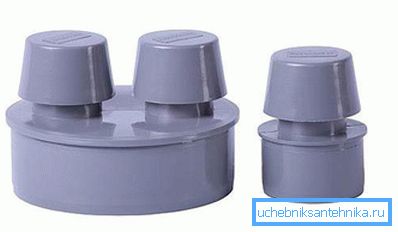

Вот так выглядит этот маленький «защитник» жилых и административных помещений от канализационного запаха

конструкция и Назначение аэратора

Аэрационный клапан для канализации - это одна из составных частей канализационной вентиляции, несущая ответственность за:

  • Невозможность проникновения неприятных сточных запахов вовнутрь помещений.
  • Обеспечение определенного давления в сети для предотвращения перелива нечистот через сифоны сантехприборов в помещениях.

Весьма интересно! Инструкция по обеспечению вентиляции канализации требует вывода стояка на высоту не меньше 1,5 м над самой высокой точкой кровли. Воображаете ощущения обитателей верхних этажей, в случае если в силу каких-то обстоятельств норматив не выдерживается.

В простоте аэратор для канализации еще именуют вакуумным либо воздушным клапаном канализации. Исходя из этого в то время, когда решитесь обзавестись данным устройством, помните о его всевозможных именных модификациях, дабы не запутаться.

Клапан создает необходимый уровень вентиляции в канализационной системе

Конструктивно любой канализационный клапан аэратор складывается из следующих элементов:

  • Корпус, изготовленный из твёрдого полимера (ПВХ), гарантирует надежную герметизацию трубы.
  • Входное отверстие, через которое поступает воздушное пространство в момент разряжения газа в трубопроводе.
  • Открывающий механизм.

Спросите, в чем состоит принцип работы канализационного аэратора? В действительности все довольно-таки легко, в то время, когда давление в системе падает, раскрывается заслонка, до этого блокирующая боковое отверстие. Она остается в таком положении до стабилизации давления в системе, а после этого под действием силы собственной тяжести закрывается.

Для обслуживания (прочистки) и обследования состояния прибора устроена верхняя крышка на резьбе. Герметичность стыка корпуса с крышкой снабжает резиновая прокладка.

Установка аэраторов

Аэрационный клапан возможно устанавливать в различных местах:

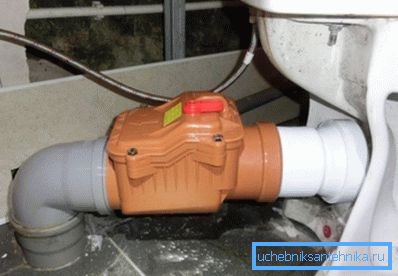

Обратный канализационный клапан подключен к унитазу

uchebniksantehnika.ru

Воздушный клапан для канализации аэратор канализационный 110 мм, установка

Аэраторы на кровле

Главным предназначением аэратора для вентиляции кровли является удаление влаги из подкровельного пространства, а также проветривание всех слоев кровельного пирога. Наиболее чувствительна к влаге мягкая кровля. Её конструкция представляет собой многослойную структуру, при устройстве которой материалы укладывают пластами. Основой служит железобетонная плита покрытия, она выполняет роль барьера между внутренней частью помещений и наружной средой. В процессе эксплуатации кровельное покрытие может вздуваться и отслаиваться из-за проникновения влажных испарений изнутри здания. Чтобы не допустить подобных ситуаций, в качестве профилактического мероприятия на кровле производится установка аэраторов.

Общие сведения об аэрации пруда

Аэратор в его традиционном понимании является гидромеханическим устройством, посредством которого осуществляется принудительная подача кислорода в водоем и организовывается течение воды, что минимизирует риск «цветения» пруда по причине застаивания.

Аэратор для пруда и водоема в работе

О необходимости подачи воздуха в водоем говорить не приходится: во-первых, кислородом дышат обитатели пруда, во-вторых, аэрация способствует дополнительной очистке воды – реагируя с кислородом, загрязнения собираются в пену на поверхности воды либо же скапливаются в осадке.

Принцип работы донного аэратора

Аэраторы заводского изготовления стоят сравнительно дорого – на них, собственно, приходится одна из наиболее существенных статей расходов по обустройству частного водоема. Но здесь, как говорится, лучше один раз потратиться и не знать проблем, чем постоянно думать, каким образом можно в очередной раз реанимировать пруд.

Аэратор для пруда AirFlo

Аэратор для септика

Для загородного дома очень важным является эффективное функционирование сточной системы. Для прочищения сточных масс частных домов используют отстойник.

Самый лучший вариант это использование отстойника, имеющего функцию принудительной аэрации. Чтобы работало это устройство понадобится наличие специального прибора — аэратора.

Предназначение

Зачем он нужен? Для этого рассмотрим процессы очищения сливных масс в устройстве отстойника.
Септик может быть с одной, с двумя и тремя отсеками.

Принцип действия всех отстойников похожий. По сути все представлены обычной герметичной емкостью с протекающими внутри очистительными процессами сливных масс. В него закачивается загрязненная жидкость из вашего дома, обрабатывается и первично очищается.

Еще септик из бетонных колец может различаться размерами. Так одно и двух- камерный септик вмещают разный объем сточных вод. Какая конструкция не использовалась бы, очистное свойство септика заключается в происходящем внутреннем процессе, из-за его и происходит очищение стоков.

Бактерии, живущие в отстойнике, цепляют загрязняющие массы. Так за счет деятельности микроорганизмов проходит биологическое очищение. Микроорганизмы разлагают органическую массу на жидкость и нерастворимый осадок — ил. В результате все вредоносные элементы попадают на дно отстойника.

В этих устройствах содержатся 2 типа бактерий — аэробные, которые для поддержания жизнедеятельности нуждаются в кислороде, и анаэробные, которые в нем не нуждаются.

Проветривание отстойника нужно потому, что данные бактерии образуют токсичные газы.

Обычные энергозависимые установки устроены так, что очистительные процессы протекают за счет анаэробных микроорганизмов. Но они не разлагают органическое вещество полностью, а также действуют они достаточно медленно.

Для более лучшего очищения сточных вод применяется способ биологической очистки, протекание которого происходит с использованием принудительного аэрирования. Аэрацией называется принудительное снабжение кислородом под действием давления. Аэробные установки нового производства уже имеют аэратор. Если у вас давно построен простой отстойник , то его возможно усовершенствовать, использовав дополнительное оборудование.

Нормальная работа септика зависит помимо вентиляции, еще и от кислородного насыщения. И если ваша задача состоит в приношении пользы отстойником, то вам необходимо сделать нормально работающую аэрацию и проветривание для удаления задерживающихся в нем токсичных газообразований.

Поэтому в септике встроена вентиляционная труба, функция которой состоит в том, чтобы с помощью давления выводить эти газообразования. Важный момент — труба должна находиться не менее пол метра над поверхностью земли. Это способствует выведению всех причиняющих вред и засоряющих отстойник ядовитых элементов.

А для выполнения работы понадобится наличие аэратора. Данное приспособление устанавливается на дно емкости, производит внутреннее вентилирование и соответственно попадание воздуха. Выведение обработанного кислорода происходит обычная вентиляционная система.

Принцип работы

Элемент аэрации в канализационной системе служит распределителем воздушных масс. Более качественная очистка сточных масс происходит за счет мелкодисперсной аэрации. Это когда кислород попадает в жидкие массы мелкими пузырьками.

Принцип действия заключается в том, что аэратор имеет множество мельчайших дырочек, через которые проходит кислород, который подает компрессор. Кислород проходит через аэратор и образует много пузырьков, распределяемые по жидкости. Среда насыщается воздухом, за счет того, что по закону физики пузырьки кислорода стремятся вверх, и происходит очистительный процесс.

Происходит перемешивание активной биологической массы с загрязненной водой, чем обеспечивается полноценная очистка воды. В процессе очищения не выделяются неприятно пахнувшие газы и работа септика не создает дискомфортных условий проживающим.

Септик может быть и с прерывистой аэрацией. Но нужно учитывать такой нюанс, что в тот момент когда воздух не поступает, отверстия должны быть в закрытом положении, иначе возможно попадание частичек ила в устройство.

Виды аэраторов

Схема устройства аэратора

Если вы определили, что необходимо срочно спасать живность в вашем пруду, то на помощь придут специальные приспособления, которые позволяют это сделать – аэраторы. Их делят на две большие группы:

Первые монтируются и используются постоянно. Второй вариант может быть применен на нескольких водоемах. Различают аэраторы и по способы расположения.

Аэратор-гейзер

Поверхностные. К ним относятся агрегаты, которые свободно перемещаются по поверхности воды. Их принцип действия может быть фонтанным. Насос втягивает воду в себя и выбрасывает ее в виде гейзера над поверхностью. Вода, находясь в воздухе, насыщается кислородом, ионизируется. Когда вода попадает обратно в пруд, она передает воздух обитателям пруда. В других вариантах применяется эжекторный способ аэрации. В конструкции такого приспособления может быть предусмотрен двигатель с лопастями, которые, ударяя о поверхность с большой силой и скоростью, приводят к образованию пузырьков воздуха и перемешиванию слоев. В других случаях используют насос, который всасывает в себя воду, смешивает ее с воздухом и возвращает обратно в водоем.

Донный

Донные или береговые. Этот вид является самым эффективным. Принцип его работы сводится к тому, что на берегу возле водоема находится компрессор. Его цель – осуществлять подачу воздуха по трубкам к специальным рассеивателям, которые монтируются в нескольких местах на дне пруда. Пузырьки, проходя пространство, насыщают всю толщу воды кислородом, также осуществляется перемешивание слоев и подъем ила для дальнейшей фильтрации. Для того чтобы предотвратить обратный ток жидкости и попадание ее в электрический прибор устанавливается клапан.

Комбинированный

Комбинированные. Чаще их относят к поверхностным. Здесь, как и в предыдущем варианте, есть компрессорный узел, который находится на берегу, он подает сжатый воздух, который рассеивается в верхние слои воды через плавающую головку. В другом варианте устанавливается помпа. Через перемещающийся модуль происходит забор воды, она смешивается с воздухом и подается обратно со стороны берега в виде фонтана или водопада.

Ветровой

Ветровые аэраторы. Представляют собой плавающую или установленную на опоры конструкцию. Ветер приводит в движение лопасти, которые передают момент вращения на подводную часть, она создает течение, вследствие чего на поверхности образуются пузырьки воздуха.

Видео

В следующем видеоролике показано, как собрать эжекторный аэратор из подручных средств:

https://youtube.com/watch?v=zajecdTrEdg

Как собрать ветряк для ветрового аэратора, смотрите ниже:

Популярность искусственных прудов никогда не угасала. Сейчас такие водоемы вышли на новый уровень, их можно встреть во многих частных владениях. Размеры могут быть самыми разнообразными, в зависимости о цели их создания. Для нормального функционирования водоемов необходимо позаботиться о создании аэратора для пруда своими руками, что вполне возможно, дабы не тратиться на готовые модели.

Для чего же нужны аэраторы?

В первую очередь они обеспечивают очищение и одновременное насыщение воды кислородом, а это в свою очередь препятствует застаиванию воды. Кроме того, без очищения вода будет цвести, а запах от нее станет невыносимым.

Аэратор для канализации

Виды и устройство аэраторов

Аэратор можно купить готовый или его можно обустроить своими руками. Он должен быть устойчив к коррозии, так как он работает в агрессивной среде. Также он должен обладать надежностью потому, что в основном его устанавливают на дне септика и его замена не самое простое решение. Его работа не должна сопровождаться постоянным шумом, что естественно будет вызывать раздражение проживающих в доме.

Устройство трубчатой формы имеет положительные качества:

  1. отличаются гибкостью;
  2. длительным сроком службы;
  3. минимальной вероятностью того, что отверстия могут засоряться;
  4. в нем есть функция сохранения подаваемого напора;
  5. равномерно распределяет кислород по среде;
    материал устойчив к плесневым образованиям.

Дисковая модель не менее удобная в эксплуатации.

Свойства дискового устройства:

  • очень прочный и надежный;
  • не имеет соединения, т.е обладает целостностью конструкции;
  • простая установка;
  • устойчив к коррозийным образованиям;
  • обладает ремонтопригодностью;
  • отсутствует риск, что в устройство может попасть вода или грязь;
  • незначительное уменьшение напора;
  • его можно использовать в высокопроизводительных системах.

Изготовление аэратора своими руками

Можно провести модификацию обычного септика, изготовление и монтирование аэраторной установки собственноручно. Это не составит труда и это под силу даже неопытному мастеру. Тем более что в интернете много обучающего видео.

Принцип изготовления трубчатого аэратора

Принцип изготовления трубчатого аэратора:

  1. Берется основа. Для этого подойдет одно или двух метровая труба пятьдесят сантиметров в диаметре, находится в зависимости от объема емкости;
  2. С одного трубного конца ставят заглушку;
  3. Другая сторона снабжается патрубком для соединения трубы и компрессорного шланга;
  4. В трубе сверлятся от 200 до четырехсот дырочек, обязательно с одинаковым размером и расположенными равнозначно по всему периметру. Это нужно для обеспечения полноценного воздухообмена.
  5. Аэратор устанавливают во 2 камеру отстойника, куда происходит попадание уже очищенных от крупных масс сточных вод, оседающих на дне первичного отсека.

А стоит ли вообще проводить данную модификацию? Что дает эта аэрация?
Установление аэратора, во-первых, значительно сокращает по времени переработку сточных вод и повышает качество очистки.

Наличие данного устройства устраняет плохие запахи, появляющиеся в анаэробных отстойниках. Это существенно сократит траты на ассенизаторские услуги, а также это исключает загрязнение воды и почвы нечистотами.

Подводя итоги, получаем, что благодаря аэраторной системе в отстойнике среда насыщается кислородом, что содействует благоприятному существованию бактерий аэробного типа. Усовершенствование септика этой установкой и компрессором значительно повышает эффективную работу очистного прибора и избавляет от неприятных запахов.

Особенности установки аэратора

Сначала определимся с конструктивными решениями. Аэраторы бывает точечными и непрерывными. Первые располагают по всей поверхности кровли, они обеспечивают вентиляцию отдельных участков крыши. Монтаж вторых аэраторов на мягкой кровле выполняют по всей её длине, чтобы была возможность проветривать всю кровлю.

Точечные устройства изготавливают в двух вариантах:

  • Скатные устанавливают на сплошной поверхности кровли. Места для их расположения выбирают такие, где нужно усилить движение воздуха. Особого внимания требуют отдельные узлы сложных крыш: ендовы, мансардные окна, фонари, гребни. На этих участках есть смысл устанавливать аэраторы для мягкой или другой кровли с обеих сторон от препятствия.
  • Коньковые монтируют на коньке. Масса тёплого влажного воздуха, как правило, поднимается изнутри помещений вверх и выходит наружу через коньковые конструкции. Одновременно карнизные вентиляционные каналы подают порции свежего воздуха извне. Таким образом происходит обновление воздушной массы. Коньковые аэраторы для мягкой кровли способствуют усилению этих процессов, а также удалению битумных испарений от кровельного материала.

Установка аэраторов может производиться в процессе строительства здания, во время замены кровельного покрытия или как самостоятельная процедура для действующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше все-таки это дело доверить специалистам. Сам процесс выглядит следующим образом:

  • Для начала нужно определить места установки дефлекторов и выбрать их конструкцию.
  • В кровельном покрытии вырезается окно размером на 10-20 мм шире диаметра трубы.
  • Периметр полученного отверстия по все толщине необходимо обильно промазать битумной мастикой.
  • Таким же образом следует обработать трубу кровельного аэратора для мягкой кровли.
  • Труба вставляется в окно, закрепляется и далее производится сборка всей конструкции.

Крепление к основному покрытию выполняется при помощи специальных кровельных крепежей (саморезов, дюбелей)

Особое внимание необходимо уделить местам сопряжения аэратора с кровлей. Для гарантии под аэраторную юбку лучше уложить дополнительный слой гидроизоляционного или кровельного материала

Особенности процесса создания

Аэрация даёт возможность получить здоровое и привлекательное растительное покрытие газона. Благодаря ему заметно уменьшается число сухих стеблей, а газон в меньшем количестве покрывается мхом. По завершении проведения такой процедуры насаждения будут обеспечены влажностью даже в промежуток засухи. А в случае излишнего увлажнения вода не станет застаиваться, что предупредит гниение растений.

Аэрация будет необходима, если почвенный слой слежался, по причине чего корневая система не получает требуемого количества кислорода, влаги, питательных веществ. Затрудненный газообмен является частой причиной застоя жидкости на поверхности. Из-за этого в гумусе бывает скопление двуокиси углерода, а это ведёт к дефициту кислорода. Он, в свою очередь, участвует в процессе разложения органических составляющих и окисления минеральных элементов. Результатом этого процесса становятся болезни растительных культур.

https://youtube.com/watch?v=zajecdTrEdg

Аэрацию выполняют двумя способами:

  1. Первый подразумевает протыкание почвы с применением металлических зубцов. Так создаются нужные отверстия, через которые восстанавливается проток воздуха внутрь грунта к корням растений.
  2. В соответствии со вторым способом аэрация проводится с употреблением полых штырей, с помощью которых из почвы извлекают фрагменты размером в 1см — 2 см. Второй метод считают эффективнее первого, потому что такие насадки для аэратора дают возможность удалить из земли слой высушенной травы. Сроки проведения аэрации — минимум 2 раза за год. Однако процедура может проводиться и чаще, если того требует качество почвы или ее состояние.

Раньше аэрацию проводили посредством вил и грабель, однако на сегодняшний день промышленное развитие аграрных инструментов сделало широкий шаг вперед. В настоящее время для этой цели рынок предлагает специальные приспособления — аэраторы. Эти аппараты имеют свои разновидности, различаясь по нескольким показателям.

Оборудование для проведения процедуры

Специалисты различают устройства с мотором и механические аэраторы.

Механические конструкции делятся, в свою очередь, на:

  • аэраторы-сандалии;
  • роликовые агрегаты;
  • грабли-аэраторы.

Конструкции в виде грабель изготовляют на основе узких пластин. В процессе эксплуатации они обрабатывают почву, при этом целостность газонных насаждений сохраняется.

Роликовые устройства изготовлены в виде грабель, только при этом они оснащены роликами, что дает дополнительный комфорт в процессе работы.

Аэраторы-сандалии отличаются своей формой, которая напоминает подошву. Она крепится к ногам с помощью ремешков. Нижняя ее часть оборудована выступами и шипами. Работать с такими приспособлениями следует следующим образом: сандалии надо прикрепить к ноге и просто ходить по газону.

Поворотные аэраторы, которые оснащены мотором, отличаются многофункциональностью. Кроме прокалывания земли и насыщения ее кислородом такие приборы устраняют разнородный мусор и омертвевшую траву.

Также существует разграничение аэраторов по типу двигателя. Согласно этому критерию можно выделить:

  • бензиновые;
  • электрические аппараты.

Любой из этих видов несет в себе и преимущества, и недостатки. Устройство с электрическим двигателем характеризуется бесшумностью в ходе эксплуатации и небольшим весом. Таким аэратором работать очень удобно. Но при этом с его помощью можно обрабатывать лишь небольшие участки, поскольку аппарат получает питание от электрической сети и его перемещение ограничено шнуром.

Аэрация воды

В прудах вода может застаиваться

В естественных условиях, где водоемы перетекают один в другой, происходит насыщение воды кислородом. Непрерывно бьющие источники пополняют водоемы микроэлементами. Но для прудов может потребоваться принудительная аэрация. Необходимость в этом обусловлена рядом причин:

  • Сезонные и суточные температурные перепады. Чем теплее вода, тем быстрее происходит обмен веществ у обитателей флоры и фауны. Это приводит к большему потреблению кислорода.
  • Слишком большое количество ила. Этот осадок мешает нормальному кислородному обмену.
  • Излишек растительности. Если вовремя не чистить пруд, то водоросли занимают большую территорию и затрудняют свободный газообмен.
  • Излишнее количество обитателей. Чем больше представителей фауны, тем активнее жизнедеятельность и тем больше выделяется ее продуктов.
  • Редкие осадки. Дождевая вода также является источников минералов и дает возможность повысить содержание уровня кислорода.
  • Необходимость перемешивания слоев воды, чтобы не происходило застаивания.
  • При аэрации производится нормализация температурного режима.

Рыбе может не хватать воздуха

Для того чтобы определить, действительно ли в вашем случае необходима установка аэратора, достаточно немного понаблюдать за происходящим в пруду:

  • Если есть рыба, то поднимается ли она постоянно к поверхности, чтобы заглотить воздух?
  • Появилась ли пленка, которая свидетельствует о застое?
  • Понаблюдайте за улитками. Если они свободно передвигаются по камням – то все хорошо, если они все находятся на водорослях и стараются подняться как можно выше – есть причины переживать.

Создаем аэратор для пруда своими руками

Смастерить аэратор для водоема самостоятельно не составит особого труда. Главное изучить инструкцию по сборке, а также запастись необходимыми материалами. Стоимость готовые установок не малая, а вот при самостоятельном изготовлении вы сможете порядочно сэкономить денежные средства.

Для прудов небольших размеров достаточно использования аэратора простой конструкции, который можно собрать из материалов который всегда есть под рукой у дачника.

Сборка эжекторного аэратора

Материалы:

  • насос дренажный с небольшой мощностью;
  • кусок трубы канализационной с сечением 32 мм и длиной 2 м;
  • патрубок длиной 40 см и сечением 32 мм;
  • тройник угловой 45º;
  • кабель в двойном оплетении.

Примечание.

Процесс сборки:

  • Тройник канализационный крепят к насосу дренажному при помощи штуцера для соединения шлангов аэратора для пруда . Чтобы обеспечить надежность соединения, используют герметик на основе силикона.
  • С обратной стороны в тройник вделывают патрубок, длина которого должна быть меньше.
  • В верхний отвод вставляют угол 45º, затем фиксируют двухметровую трубу.
  • К аэратору присоединяют электрокабель. Провод нужно загерметизировать при помощи изоленты, которую наматывают в несколько слоев, после чего помещают в гофру.
  • Насос помещают на глубину 70 — 100 см водной глади, а труба для забора воды должна находятся на поверхности воды. Для того чтобы у вас все получилось, из стальной трубы сделайте своеобразную мачту и закрепите на дне водоема.
  • На последнем этапе к мачте крепят аэратор и подают электрический ток.

Сборка донного аэратора

Стоимость сборки аэратора такого типа своими руками небольшая. Для этого вам понадобится найти компрессор от автомобиля с ресивером.

Материалы:

  • Компрессор;
  • Шланг подачи высокого напора;
  • Хомут;
  • Тройники;
  • Форсунки, распылитель.

Примечание.

Процесс сборки:

  • Компрессор помещают возле водоема или прячут в расположенную поблизости пристройку.
  • Центральный шланг подключают к компрессору и протягивают к пруду.
  • При помощи тройников, делают отводы в зависимости от количества форсунок. Для надежной фиксации применяют скобы.
  • Рассеиватели крепят к тройникам и размещают на дне водоема. Чтобы они не поднимались на поверхность, можно поставить на них тяжелые камни или зафиксировать на дне при помощи штырей с загнутыми концами.

Примечание.

Работа донных аэраторов для пруда не может быть непрерывной, кроме того агрегат издает докучающий громкий звук. Устройства такого типа используются для периодического насыщения воды в прудах кислородом.

Сборка ветрового аэратора для пруда зимой своими руками

Установки такого типа наилучшим образом подходят для работы в зимнее время года. Собрать его не составит труда, вам понадобятся самые обычные детали, которые можно найти в хозяйстве.

Материалы:

  • Кусок металла квадратной формы размером 30 х 30 см.
  • Стальной прут диаметром 20 мм.
  • Закрытые подшипники, которые должны соответствовать сечению прута.
  • Металлические планки толщиной 2 мм, а длина должна быть несколько больше размера подшипника.
  • Пластиковая бочка.
  • Вентилятор системы охлаждения.
  • Крепежные элементы.

Процесс сборки:

  • Вырежьте из металла восемь штук квадратов и соедините их в кубы. Внутрь каждого из них устанавливают поперечину, в которой вырезают отверстие и вставляют подшипник. Центральные части подшипников должны быть на одной линии.
  • Стальной прут помещают в подшипники.
  • Пластмассовую бочку разрезают на две части и получают лопасти для ветряка.
  • При помощи металлических петель, закрепляют лопасти вверху прута.
  • Внизу стального прута крепят лопасти, которые в результате будут расположены над поверхностью воды.
  • Сборка мачты для аэратора ветряного типа осуществляется на последнем этапе и после этого ее устанавливают в водоем.

Ветряной аэратор для пруда плавающий создают при помощи закрепленных к мачте пластмассовых бочек, бутылок или пенопласта.

Сейчас существует не одна и не две методики, применяемые для очистки питьевой и бытовой воды от всевозможных примесей, которые содержатся в жидкости и вредят как человеку, так и оборудованию систем водоснабжения.

Простейшая схема процесса аэрации воды.

Очистка воды аэрацией – наиболее эффективная технология обезжелезивания воды на сегодняшний день. Суть этого процесса заключается в искусственном создании интенсивного воздухообмена, вследствие которого происходит насыщение воды кислородом, что приводит к очищению и нормализации химического состава питьевой воды.

mr-build.ru

Устанавливаем аэратор — воздушный клапан для канализации

Насколько важной составляющей жизнеобеспечения дома является канализационная система, настолько же воздушный клапан – главная её часть. Аэратор решит проблему неприятного запаха и посторонних звуков из недр канализации. Жители первых этажей могут спать спокойно, принцип работы устройства сделает невозможным проникновение канализационных стоков в квартиру при возникновении воздушной пробки в системе. Какого размера приспособление из двух существующих 100/50 мм нужно установить и какую схему монтажа советуют выбрать специалисты.

Назначение и конструкция

Конструкция всех аэраторов одинакова. Корпус, выполненный из ПВХ, имеет верхнюю съёмную крышку с надёжным креплением. Крышка нужна для обслуживания, осмотра и ремонта устройства. Боковое отверстие для подачи или выпуска воздуха и механизм движения клапана. Механизмом может служить шток или мембрана, действующая в одну сторону.

Устройство воздушного клапана для канализации

Главная задача этого устройства – компенсировать давление в канализационной системе и не допустить проникновение запахов в помещение. Современные бытовые устройства создают дополнительную нагрузку на канализационную систему и выведенного на крышу стояка уже недостаточно, равно как и сифона.

В состоянии покоя стабильное давление в канализационной системе прижимает мембрану, делая аэратор закрытым. При сливе воды атмосферное давление в канализации изменяется, воздух становится разреженным. Аэратор приоткрывает мембрану и впускает воздух в канализацию, втягивая его через боковое отверстие. Когда давление воздуха сравняется с атмосферным, клапан закрывается. Водяной замок в сифоне не может сдерживать резкие толчки воздуха и канализационные газы попадают в помещение. Особенно заметно это явление при сливе воды из бачка унитаза.

Принцип действия аэратора

Именно разница атмосферного давления не позволяет газам проникнуть в помещение во время открытие мембраны. Воздух из зоны с низким атмосферным давлением физически не может поступить в зону высокого давления. При обратном движении канализационных стоков клапан остаётся закрытым, делая доступ в помещение невозможным.

Размеры аэраторов: 110 или 50 мм

Модификации канализационных аэраторов могут отличаться как внешне, так и по внутреннему устройству, но все они объединены по принципу действия. Выпускаются аэраторы разных размеров. Наибольшей популярностью пользуются канализационные аэраторы следующих размеров:

  • модификацию размером 110 мм устанавливают на общую канализационную трубу, которая имеет выход на чердак. В санузле частного дома или квартиры аэратор можно монтировать на вспомогательный стояк, при этом один из аэраторов обязательно необходимо разместить на чердаке;

Подключение воздушного клапана к канализации

  • 50 мм аэратор устанавливают около сантехнических приборов. Один аэратор такого формата рассчитан на обслуживание одного, максимум двух сантехприборов. Такой аэратор обязателен к монтажу, если длина горизонтальной трубы достаточно большая или при наличии перехода труб разного диаметра. Чтобы приспособление правильно работало, трубы должны иметь горизонтальный уклон.

Совет. Чтобы не подвергать аэратор, устанавливаемый на сточную трубу стиральной или посудомоечной машины, излишней нагрузке, стоит установить его наверху канализационного стояка.

Установка аэраторов

Самостоятельно установить воздушный клапан совсем не сложно. Делается это следующим образом:

  • перед началом работ попросите соседей не спускать в канализацию воду некоторое время. После этого произведите демонтаж трубы;
  • по правилам надо подготовить трубу: подрезать по размеру и удалить зазубрины на торцах. Исключением может быть воздушный клапан для фановой трубы. Обычно он представляет собой приспособление с крышкой, которое монтируется на торец трубы;

Процесс установки аэратора

  • чтобы соединение было герметичным, в раструб укладывается прокладка из резины. Если же монтаж соединения будет производиться по резьбе, то вместо прокладки на резьбу наматывают ФУМ. Теперь устанавливается сам аэратор.

В одной квартире редко устанавливается только один воздушный клапан. Любой из них стоит устанавливать в зоне лёгкой досягаемости для визуального осмотра или ремонта. Профилактическую чистку проводят ежегодно. Мембранные устройства чистят чаще.

Совет. При установке устройства сверьте обозначение направления стоковых вод на корпусе с направлением вод канализационного стока.

Особенности монтажа

К устройству прилагается инструкция по эксплуатации и установке, с которой стоит предварительно ознакомиться, но есть ещё некоторые тонкости:

Если в одной монтажной схеме предполагается установка нескольких аэраторов, то закладывается расстояние от одного устройства до другого не менее метра.

Канализационный аэратор в работе

  1. Наличие канализационного аэратора не требует проведения отдельной вентиляционной шахты.
  2. Если канализационная система расположена под напольным покрытием, то клапан монтируется не менее, чем в 35 см от поверхности пола. Это же расстояние закладывают, если в полу имеется решётка.
  3. Самая высокая точка слива должна располагаться не менее чем в метре от пола.
  4. Канализационные аэраторы нельзя устанавливать в неотапливаемых помещениях. Стояк, который выходит на чердачное помещение, нуждается в дополнительном утеплении.
  5. Аэратор устанавливается в раструб, нарушать эту последовательность нельзя.

Правильный монтаж устройства с соблюдением всех этих правил позволит избежать засорения аэратора канализационными стокам.

Правила выбора

Что необходимо учесть, отправляясь в магазин за воздушным клапаном?

Вакуумный клапан

Вот перечень основных моментов:

  1. Ориентация канализационной системы.
  2. Вид приспособления: мембранный, комбинированный, рычажный, вакуумный, цилиндрический. С шаровым или поворотным механизмом.
  3. Номинальное давление.
  4. Размер устройства и способ монтажа.
  5. Материал изготовления и его прочность.
  6. Возможность ручной регулировки устройства в случае его поломки. Если заслонку заклинит в положении «закрыто», может сорвать гидрозатворы.
  7. Конструкция должна иметь узел, который предотвратит проникновение грызунов из канализации в помещение.

Аэратор — не самое внушительное капиталовложение для дома, к тому же не требует дорогостоящих работ по монтажу. Его эффективность в устранении запахов и необходимость установки не вызывает сомнений.

Для чего нужен аэратор: видео

Аэратор для канализации: фото



sandizain.ru

Устанавливаем аэратор — воздушный клапан для канализации

Насколько важной составляющей жизнеобеспечения дома является канализационная система, настолько же воздушный клапан – главная её часть. Аэратор решит проблему неприятного запаха и посторонних звуков из недр канализации. Жители первых этажей могут спать спокойно, принцип работы устройства сделает невозможным проникновение канализационных стоков в квартиру при возникновении воздушной пробки в системе. Какого размера приспособление из двух существующих 100/50 мм нужно установить и какую схему монтажа советуют выбрать специалисты.

Назначение и конструкция

Конструкция всех аэраторов одинакова. Корпус, выполненный из ПВХ, имеет верхнюю съёмную крышку с надёжным креплением. Крышка нужна для обслуживания, осмотра и ремонта устройства. Боковое отверстие для подачи или выпуска воздуха и механизм движения клапана. Механизмом может служить шток или мембрана, действующая в одну сторону.

Устройство воздушного клапана для канализации

Главная задача этого устройства – компенсировать давление в канализационной системе и не допустить проникновение запахов в помещение. Современные бытовые устройства создают дополнительную нагрузку на канализационную систему и выведенного на крышу стояка уже недостаточно, равно как и сифона.

В состоянии покоя стабильное давление в канализационной системе прижимает мембрану, делая аэратор закрытым. При сливе воды атмосферное давление в канализации изменяется, воздух становится разреженным. Аэратор приоткрывает мембрану и впускает воздух в канализацию, втягивая его через боковое отверстие. Когда давление воздуха сравняется с атмосферным, клапан закрывается. Водяной замок в сифоне не может сдерживать резкие толчки воздуха и канализационные газы попадают в помещение. Особенно заметно это явление при сливе воды из бачка унитаза.

Принцип действия аэратора

Именно разница атмосферного давления не позволяет газам проникнуть в помещение во время открытие мембраны. Воздух из зоны с низким атмосферным давлением физически не может поступить в зону высокого давления. При обратном движении канализационных стоков клапан остаётся закрытым, делая доступ в помещение невозможным.

Размеры аэраторов: 110 или 50 мм

Модификации канализационных аэраторов могут отличаться как внешне, так и по внутреннему устройству, но все они объединены по принципу действия. Выпускаются аэраторы разных размеров. Наибольшей популярностью пользуются канализационные аэраторы следующих размеров:

  • модификацию размером 110 мм устанавливают на общую канализационную трубу, которая имеет выход на чердак. В санузле частного дома или квартиры аэратор можно монтировать на вспомогательный стояк, при этом один из аэраторов обязательно необходимо разместить на чердаке;

Подключение воздушного клапана к канализации

  • 50 мм аэратор устанавливают около сантехнических приборов. Один аэратор такого формата рассчитан на обслуживание одного, максимум двух сантехприборов. Такой аэратор обязателен к монтажу, если длина горизонтальной трубы достаточно большая или при наличии перехода труб разного диаметра. Чтобы приспособление правильно работало, трубы должны иметь горизонтальный уклон.

Совет. Чтобы не подвергать аэратор, устанавливаемый на сточную трубу стиральной или посудомоечной машины, излишней нагрузке, стоит установить его наверху канализационного стояка.

Установка аэраторов

Самостоятельно установить воздушный клапан совсем не сложно. Делается это следующим образом:

  • перед началом работ попросите соседей не спускать в канализацию воду некоторое время. После этого произведите демонтаж трубы;
  • по правилам надо подготовить трубу: подрезать по размеру и удалить зазубрины на торцах. Исключением может быть воздушный клапан для фановой трубы. Обычно он представляет собой приспособление с крышкой, которое монтируется на торец трубы;

Процесс установки аэратора

  • чтобы соединение было герметичным, в раструб укладывается прокладка из резины. Если же монтаж соединения будет производиться по резьбе, то вместо прокладки на резьбу наматывают ФУМ. Теперь устанавливается сам аэратор.

В одной квартире редко устанавливается только один воздушный клапан. Любой из них стоит устанавливать в зоне лёгкой досягаемости для визуального осмотра или ремонта. Профилактическую чистку проводят ежегодно. Мембранные устройства чистят чаще.

Совет. При установке устройства сверьте обозначение направления стоковых вод на корпусе с направлением вод канализационного стока.

Особенности монтажа

К устройству прилагается инструкция по эксплуатации и установке, с которой стоит предварительно ознакомиться, но есть ещё некоторые тонкости:

Если в одной монтажной схеме предполагается установка нескольких аэраторов, то закладывается расстояние от одного устройства до другого не менее метра.

Канализационный аэратор в работе

  1. Наличие канализационного аэратора не требует проведения отдельной вентиляционной шахты.
  2. Если канализационная система расположена под напольным покрытием, то клапан монтируется не менее, чем в 35 см от поверхности пола. Это же расстояние закладывают, если в полу имеется решётка.
  3. Самая высокая точка слива должна располагаться не менее чем в метре от пола.
  4. Канализационные аэраторы нельзя устанавливать в неотапливаемых помещениях. Стояк, который выходит на чердачное помещение, нуждается в дополнительном утеплении.
  5. Аэратор устанавливается в раструб, нарушать эту последовательность нельзя.

Правильный монтаж устройства с соблюдением всех этих правил позволит избежать засорения аэратора канализационными стокам.

Правила выбора

Что необходимо учесть, отправляясь в магазин за воздушным клапаном?

Вакуумный клапан

Вот перечень основных моментов:

  1. Ориентация канализационной системы.
  2. Вид приспособления: мембранный, комбинированный, рычажный, вакуумный, цилиндрический. С шаровым или поворотным механизмом.
  3. Номинальное давление.
  4. Размер устройства и способ монтажа.
  5. Материал изготовления и его прочность.
  6. Возможность ручной регулировки устройства в случае его поломки. Если заслонку заклинит в положении «закрыто», может сорвать гидрозатворы.
  7. Конструкция должна иметь узел, который предотвратит проникновение грызунов из канализации в помещение.

Аэратор — не самое внушительное капиталовложение для дома, к тому же не требует дорогостоящих работ по монтажу. Его эффективность в устранении запахов и необходимость установки не вызывает сомнений.

Для чего нужен аэратор: видео

Аэратор для канализации: фото

thewalls.ru

для чего нужен и принцип работы

Для того чтобы коммуникация отвода стоков от дома работала полноценно и делала жизнь домочадцев более комфортной, стоит всерьез задуматься не только о закупке всех комплектующих для неё надёжного качества, но и о проектировании системы вентиляции. В противном случае неприятные характерные запахи будут одолевать как всех постоянно живущих в коттедже, так и временных гостей. А для того чтобы избежать подобных казусов, в доме нужно смонтировать или специальный канализационный стояк, или аэратор для канализации.

Что представляет собой подобный механизм, зачем он нужен и как он работает правильно, а также много интересного об устройстве аэрации в доме в нашем материале ниже.

Аэратор — это

Аэратором называют специально спроектированное и произведенное вакуумное устройство, предназначенное для устранения образующихся газов в коллекторе и нейтрализации характерных запахов путём стабилизации давления в коллекторе. Чаще всего подобное устройство известно под названием вакуумный клапан или воздушный клапан для канализации.

Как правило, ранее собственники домов ограничивались выводом вентиляционного стояка на крышу дома. Однако проблема наличия неприятного амбре в помещении оставалась. Все также газы неизменно витали в пределах санкомнат, испаряясь из отверстий сифонов. В конце концов, решение проблемы было найдено: вакуумные аэраторы для канализации.

Преимуществами такого устройства являются:

  • Предотвращение проникновения неприятного запаха в дом;
  • Предотвращение возможного проникновения грызунов в дом через систему слива;
  • Явная экономия протяженности трубопровода и как следствие экономия расходных материалов на монтаж коллектора;
  • Отсутствие необходимости вывода стояка вентиляции на кровлю или чердак согласно СНиП;
  • Простота монтажа и обслуживания.

Работа вакуумного устройства

Принцип работы аэратора заключается в стабилизации давления в системе вентиляции. Так, в момент скопления газов в канализационном коллекторе давление в трубопроводе понижается, продвигая эти самые газы по трубопроводу. Сам газ в этом случае и будет являться первоисточником резкого запаха.

Рекомендуем к прочтению:

В момент угрозы выброса газа механизм элемента срабатывает таким образом:

  • Создаёт заслонку для предотвращения проникновения газа в помещение;
  • Газ (запах) уходит далее по трубе;
  • В результате давление стабилизируется, и клапан убирает заслонку, продолжая обеспечивать доступ кислорода в сточную коммуникацию. Таким образом, аэратор на канализацию служит еще и стабилизатором давления в канализационном трубопроводе.

Виды устройств

В зависимости от места установки может различаться и конструкция канализационного клапана. Так, существует два основных вида комплектующих для канализации:

  • Клапан вакуумный. Устанавливается в малых точках-сантехнике (раковинах, мойках, ванне и пр.) и имеет диаметр 50 мм. В конструкции вакуумного механизма имеется специальный шарик, который играет роль запорного устройства. Шарик воздействует на мембрану в устройстве в тот момент, когда давление в системе канализации падает. Для вакуумного аэратора необходимо постоянное наличие свежего воздуха в коммуникации. Установка канализационного клапана 50 мм также предназначена для установки на горизонтальных участках коллектора большой протяженностью. Устройство 50 мм позволяет компенсировать разряженное давление в коллекторе.
  • Цилиндрический воздушный элемент предназначен для установки на фановую трубу канализационного коллектора. Причём диаметр такого устройства должен быть не менее 110 мм. Подобный аэратор включается в работу под воздействием потока воды в коммуникации. Главным рабочим узлом цилиндрического механизма является пружина, которая и приводит его в действие при падении давления в трубопроводе, в результате чего амбре не достигает жилых комнат. Цилиндрический аэратор удобен тем, что монтируется непосредственно в трубу, не меняя её параметров. Кроме того воздушная заслонка диаметром 110 мм актуальна для установки на вспомогательных стояках в системе канализации.

Места для монтажа элемента

Вакуумный клапан предназначен для установки в сантехнических точках дома. Так, монтаж устройства можно проводить в зависимости от потребностей коммуникации и площади дома в таких точках:

  • Фановая труба канализации;
  • Места сливов для туалета;
  • Раковины, мойки, сливы душевой кабины и пр.

Важно: монтаж аэратор-канализация нужно проводить строго в соответствии со стрелкой указателем на нём. Так, стрелка должна имитировать движение воды в сточном трубопроводе, в результате чего работа аэратора будет полноценной.

Установка вакуумного клапана: основные правила

Воздушный элемент диаметром и 110 мм, и 50 мм на сантехнику и фановую трубу можно установить самостоятельно. Но для выполнения работ грамотно нужно соблюдать определенные правила.

Вот основные из них:

  • Монтаж воздушного клапана стоит проводить в самом узком месте трубопровода;
  • Увеличивать внутренний диаметр вентиляционного стояка категорически запрещено;
  • Механизм диаметром 50 мм необходимо монтировать только после подключения всех сантехнических точек;
  • Цилиндрический вакуумный клапан нужно монтировать в самой высокой точке коллектора относительно расположения всех сантехнических приборов;
  • Если в канализации имеется сливной трап, то нужно расположить аэратор на высоте минимум 35 см от пола. Иначе в устройство при единоразовом залповом сливе попадёт сточная вода;
  • Устройство диаметром 110 мм необходимо монтировать только в помещении. Его вывод на улицу запрещен.
  • Установка канализационного элемента допускается в доме этажностью до 3 этажей;
  • Все модели вакуумных комплектующих монтируют только в вертикальном положении.

Для установки аэратора существует и ряд запретов. Они выглядят так:

Рекомендуем к прочтению:

  • Вакуумный канализационный клапан запрещено устанавливать в доме, этажность которого превышает 3;
  • Если коллектор имеет такую конструкцию, которая предполагает попадание мусора в систему;
  • Если есть риск установить механизм горизонтально или с наклоном.

Важно: здесь же стоит знать, что если трубу входа стоков и раструб коллектора поменять местами, то клапан работать не будет.

Монтаж: схема работ

Установка вентилирующего воздушного устройства для канализации проводится по такому принципу:

  • Сначала в системе полностью перекрывается вода;
  • После этого методом стандартных вычислений согласно правилам СНиП производится разметка мест под установку элементов заслонки;
  • В намеченных местах вырезается труба и на это место монтируется вакуумный защитный барьер.

Работа смонтированного устройства проверяется методом включения системы водопровода и залпового сброса воды в коллектор (слив бачка унитаза и пр.).

Несколько советов для качественной установки элемента

Чтобы монтаж аэратора прошёл удачно, прислушайтесь к некоторым советам:

  • Перед установкой защиты от запахов для канализации отметьте для себя удобство подхода к месту монтажа;
  • Температура для установки клапана должна быть не ниже +5 градусов;
  • Надежное сцепление устройства с трубой производится с использование раструба и плотного резинового кольца.

Если соблюсти все рекомендации, приведенные выше, то система воздушной аэрации канализации будет работать эффективно долгие годы, не нарушая комфорт домочадцев резким амбре.

vodakanazer.ru

Аэратор для канализации 110 и 50: принцип работы

Для предотвращения появления неприятного запаха в помещении и экономии материальных затрат необходимых для изготовления системы вентиляции используется аэратор для канализации. Принцип работы сводится к одновременному забору необходимого воздуха и предотвращению попадания воздушных масс из канализации в помещение. Диаметр устройства влияет на особенности установки и эксплуатации.

Предназначение аэратора и принцип работы

Аэратор для канализации – это конструкторский узел, предназначенный для компенсации и регулировки давления в трубопроводе. Устройство имеет две важных функции:


  1. Установлен специальный клапан препятствующий попаданию газов из канализации при избыточном давлении в системе стоков. При установке их располагают в конечных точках канализации. Несколько аэраторов смонтированных внутри дома удерживают низкое давление в системе при прохождении стоков до полной стабилизации давления.
  2. Второй клапан предназначен для забора воздуха для канализационного стояка из помещения. В результате нивелируется внутреннее и внешнее давление, что предотвращает забор воды из сифонов, играющей роль запорного водяного замка.

Важно! По причине особенностей в структуре и внутреннем устройстве аэратор также называют вакуумный канализационный клапан.

Вакуумный канализационный клапан 110

Вакуумный клапан или аэратор канализационный 110 устанавливается для защиты и обеспечения работоспособности трубопровода, системы внутренних стоков. Документ, регламентирующий нормы установки находится в СНиП 01.02.04 – 85.

В строительных нормах указывается на необходимость увеличить высоту канализационного стояка не менее чем на 500 мм от уровня пола и на отдаленности 5 м от оконных и дверных проемов. В документации оговаривается необходимость установки клапана. В домах со сложной схемой трубопровода, с несколькими этажами и наличием отдельных сантехнических узлов, нужен аэратор в канализации

Перед тем как установить вакуумный клапан потребуется решить, зачем нужен аэратор 110 в системе стоков. Причин установки несколько:


  1. Вентиляция канализационного стояка зачастую выполняется методом удлинения центрального стояка и вывода его на кровлю. На оголовок устанавливается дефлектор, увеличивающий естественную тягу и защищающий от попадания мусора. Внутри трубопровода поддерживается тепло за счет сточных вод. В зимнее время года по причине разницы между температуры окружающей среды и внутри стояка образуется конденсат. При сильных заморозках влага замерзает. Наледь приводит к сужению диаметра трубы и как следствие недостатку вентиляции. Клапан предотвращает подобную ситуацию, не давая замерзнуть конденсату.
  2. Аэраторы 110 устанавливаются в качестве вспомогательного элемента для стабилизации давления в сложных канализационных системах. Клапан монтируют на оголовок основного стояка. Дополнительный аэратор устанавливают на дополнительную вспомогательную линию.

Важно! Аэраторы в системе канализации являются обязательным и важными элементами современной схемы канализационных стоков. Клапаны монтируют в зданиях с несколькими сантехническими узлами, расположенными на разных этажах.

Вакуумный клапан 50

В отличие от предыдущего варианта аэратор канализационный 50 устанавливается на горизонтальные участки трубопровода. Функцией устройства остается компенсация разреженного воздуха. Причиной нарушений является: переход трубы с большого диаметра на меньший, недостаточная интенсивность уклона труб и т.п.


Клапан монтируют следующим образом:

  1. Подключение выполняют к трубе с наименьшим диаметром в системе. Наибольший диаметр должен быть у центрального стояка, весь остальной трубопровод делают с уменьшением внутреннего сечения трубы.
  2. От последнего канализационного сантехнического прибора отступают 50 мм. После этого подключают аэратор. Существует возможность установки клапана с внутренним и внешним монтажным креплением.
  3. Монтаж аэратора выполняют в самой верхней, относительно других сантехнических приборов, точки. Минимальное расстояние от пола в помещении не должно быть меньше 35 см.

Главным правилом установки является предотвращение попадания сточных вод в модуль аэратора, что приводит к засорению клапанов и ухудшению работоспособности.

Преимущества установки аэратора

Чтобы до конца понять для чего нужен аэратор в системе канализации, стоит узнать какие плюсы дает установка данного модуля. Клапан обеспечивает следующие преимущества:


  1. Уменьшаются материальные затраты. Предотвращается необходимость выведения дополнительной вертикальной магистрали, что приводит с сокращение расходов приблизительно на 15-20%.
  2. Энергонезависимость. Клапан является полностью автономным модулем, работающим независимо от погодных и других условий. Эффективность работы регулирует циркуляция воздушных потоков внутри помещения и трубопровода.
  3. Доступная стоимость. Вакуумный клапан стоит относительно недорого, быстро встраивается в уже существующий трубопровод.

На данный момент в ассортименте продукции, представлены аэраторы с возможностью установки в горизонтальную часть стояка без необходимости изготовления вертикального подъема трубы. Для простоты монтажа клапаны изготавливаются с внутренней и наружной фиксацией.

domcoms.ru

Воздушный клапан для канализации

Временами бывает такая ситуация, когда в ванной или туалете просачивается запах из канализации. В нормальном состоянии его отсекают водяные затворы. Это некоторое количество воды, которое остается в изгибе сифона и перекрывает газам из канализации доступ в квартиру. Иногда, при одновременной работе нескольких сантехнических приборов, эти затворы срывает — происходит резкое изменение давления, которое выталкивает воду, канализационные газы прорываются в помещение. Чтобы такие ситуации не возникали, ставят воздушный клапан для канализации. Он нейтрализует большую часть всех перепадов воздушного давления в системе.

Наиболее распространенные виды воздушного клапана на канализацию

Принцип работы

Содержание статьи

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии  воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Принцип работы

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

Установка душевой кабины своими руками описана тут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Установка

Большей частью в частных домах и квартирах ставят пластиковую канализацию. Воздушные клапана тоже подбирают из того же материала — ПВХ или полипропилена. Как и любые изделия для канализации, они имеют на конце раструб с уплотнительной резинкой. Вся установка заключается в том, чтобы надеть на подготовленную трубу устройство. Все.

Для надежности, предварительно можно промазать место стыка сантехническим герметиком, но и без этой меры соединение герметичное (про нормальном качестве трубы и устройства).

stroychik.ru

принцип действия, виды и диаметры

Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.

Принцип работы вентиляции канализации

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.

Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.

Зачем нужен клапан для канализационного стояка?

Фановый клапан в водоотводной системе выполняет следующие функции:

  • минимизирует угрозу движения сточных вод в обратном направлении;
  • снижает уровень шума в канализации;
  • защищает помещение от затопления при порывах в системе;
  • не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы;
  • сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

  • пластиковый корпус с боковым отверстием;
  • крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
  • резиновой мембраны или штока;
  • уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

  • если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
  • при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
  • через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

  • автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
  • кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
  • комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

  • шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
  • приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
  • межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
  • обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

  • под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
  • муфтовый — для крепления используются резьбовые муфты;
  • фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
  • фланцевый с применением уплотнительных прокладок.

Плюсы и минусы

Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:

  • экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю;
  • возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.

К недостаткам фанового клапана можно отнести:

  • возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи;
  • быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности;
  • сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах;
  • необходимость регулярного обслуживания устройства и замены изношенных деталей.

Технические характеристики, диаметры и производители

Модель канализационного аэратора подбирают по основным техническим характеристикам:

  • диаметру — 50, 75, 110 мм;
  • пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).

Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:

  • Австрии — самые дорогие приборы компании HL;
  • Великобритании — изделия из средне ценового сегмента от фирмы McAlpine;
  • России — недорогие устройства компании Политэк и Sinicon;
  • Украины — изделия из дешёвого сегмента предприятия Европласт.

Цены и где купить

В таблице ниже есть актуальные на сегодня предложения.

Как выбрать правильный клапан?

При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.

Также нужно учесть:

  • каким способом будет крепиться аэратор;
  • прочность материала, его антикоррозийные свойства;
  • возможность ручной регулировки, в случае поломки механизма;
  • наличие защиты для проникновения грызунов.

Где и как правильно установить клапан?

При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:

  1. Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
  2. Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
  3. Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
  4. Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
  5. Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

Возможные места для установки устройства

Аэраторы современной конструкции могут устанавливаться:

  • в вертикальный стояк, имеющий выход через крышу;
  • модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
  • устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
  • приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.

Этапы монтажа пошагово

Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:

  • определить место монтажа;
  • отключить участок трубопровода от работающей системы;
  • вырезать в стояке кусок трубы по размеру прибора;
  • зачистить края от зазубрин;
  • в трубу из пластика вставить фитинг;
  • установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна;
  • закрепить клапан на трубе;
  • произвести пробный пуск воды для проверки работы механизма.

Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка...

vseotrube.ru


Смотрите также
