Устройство четырехскатной крыши своими руками

Разновидности четырехскатной крыши

Выделяют несколько видов подобной конструкции. Стандартное сооружение представляет собой равнобедренные треугольники, которые соединяются в центральной точке.

Начинающие строители часто путают четырехскатную крышу с обычной шатровой кровлей. Она состоит из треугольников, которые в виде сверху образую правильный квадрат.

Если на плане изображен прямоугольник, то мы имеем дело с вальмовой конструкции. Это название она получила в результате использования специальных скатов, которые имеют внешний вид щипец – вальм.

Четырехскатная крыша делится на следующие виды:

• голландская;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Голландская крыша отличается своей устойчивостью к климатическим катаклизмам. Здесь используют два трапециевидных ската. Верхние части имеют длинные правильные треугольники, а боковые представлены в виде укороченных углов.

В данном случае применяют стропильную систему, в которой используют четыре наклонные балки с необходимым углом ската. Расчет четырехскатной крыши происходит исходя из площади постройки.

Благодаря этому удается правильно расположить наклонные балки и расстояние между ними.

Полувальмовая голландская крыша может быть выполнена как двускатная, так и четырехскатная стропильная кровля. Для сооружения подобной конструкции, рекомендуется тщательно подбирать строительные материалы.

Несущие опоры должны быть изготовлены из древесины плотных пород деревьев. Эта разновидность отличается своей долговечностью и выносливостью по отношению к природным катаклизмам.

Преимущества и недостатки

Какими достоинствами и недостатками обладает четырехскатная крыша? Опытные специалисты выделяют следующие положительные качества подобного сооружения. К ним относят:

• отсутствие фронтонов. Благодаря этому удается улучшить аэродинамические показатели крыши;
• минимальный угол наклона кровельных скатов. В данном случае система четырехскатной крыши позволяет регулировать длину свисающих лаг. Эти элементы помогают сделать из них дополнительный навес для веранды;
• эстетичный вид жилого строения. Дом приобретает плавные и обтекаемые линии.

К недостаткам можно отнести следующие причины:

• сложный монтаж. Сделать такую кровлю самостоятельно, можно, при наличии специальных навыков;
• высокий расход строительных материалов. Для создания вальмовой крыши необходимо сделать четыре ската, которые требуют дополнительной разметки и деформации кровельного покрытия;
• требуется возведение чердачного пространства. Если пренебречь данным требованием, то увеличивается риск частичного обрушения возведенной конструкции.

Четырехскатная крыша своими руками

Как сделать четырехскатную крышу своими руками? Предлагаем вашему вниманию подробную инструкцию, которая поможет правильно возвести данную конструкцию.

Она включает в себя:

Расчет четырехскатной крыши. Данная манипуляция позволяет правильно рассчитать количество строительного материала, расстояния между несущими лагами и угол наклона кровельного покрытия. Площадь кровли будет составлять немного больше, чем ширина потолочного пролета.

Чертежи четырехскатной крыши. Здесь представлены подробные расчеты и дополнительные элементы для крепления несущих лаг.

Возведение потолочного перекрытия. Для этого используют плотную древесину, которую крепят на расстоянии 50 см друг от друга. Далее, укладывают слой гидроизоляции, которая предотвратит появление плесени и чрезмерной влажности в помещении.

Далее приступают к возведению поперечных балок. Они помогут сократить нагрузку несущих стропил. Их фиксируют при помощи закладных анкеров.

На бетонных стенах устанавливают металлическую арматуру. К ней в дальнейшем будут крепить несущие балки.

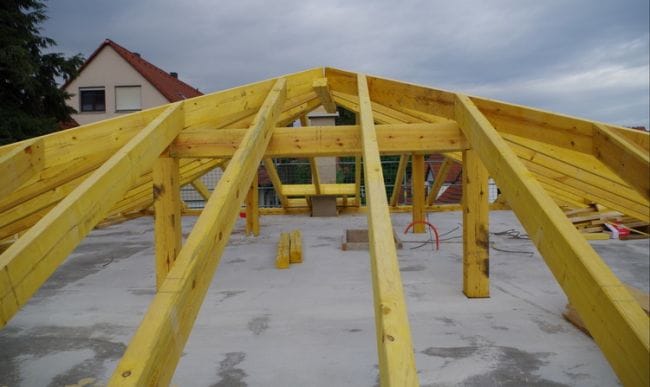

Теперь приступают к возведению балочных пролетов. Они фиксируются металлическими уголками и закладными анкерами. При установке важно соблюдать угол наклона. Для классической голландской крыши необходимо соблюдать 45-50 градусов.

Далее приступаем к изготовлению чердачного пространства. Оно будет располагаться по центру кровельной конструкции. Для этого делают прямоугольники из плотного бруса. Для крыши площадью в 50 м2 понадобится 4-5 элементов;

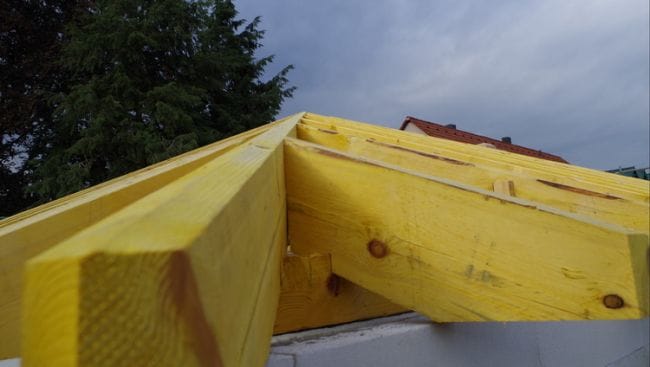

Каркас из балок будет опираться на верхние границы прямоугольных конструкций. Балки должны образовать угол в 45 о в верхней точке. Все элементы фиксируют анкерами с пластиковыми насадками.

Когда каркас завершен, переходят к кровельному настилу. Здесь можно использовать металлический профиль, или мягкую черепицу. На фото четырехскатной крыши представлен рабочий процесс.

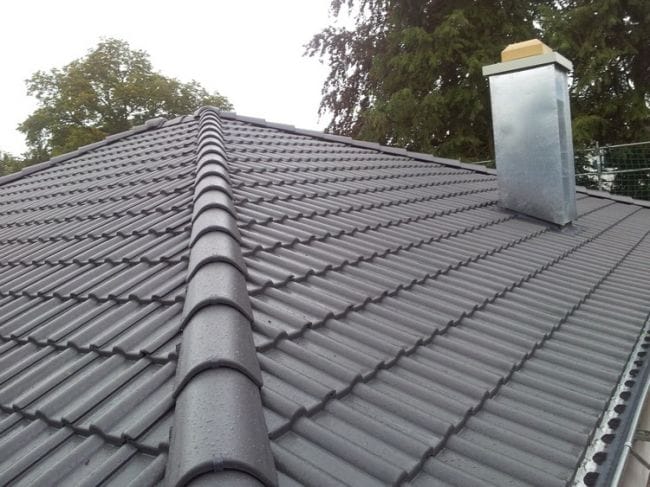

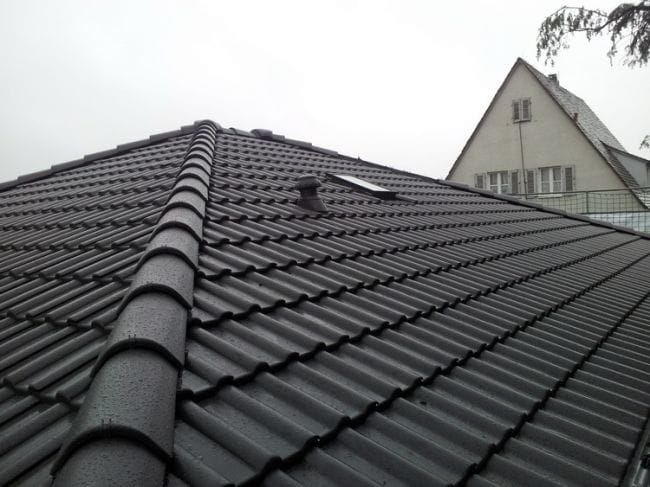

Фото четырехскатной крыши

Также рекомендуем просмотреть:

chastnyjdom.ru

Четырёхскатная крыша и стропильная система к ней: как сделать своими руками

Автор Виктор Каплоухий На чтение 21 мин. Опубликовано 22.09.2017

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Проекты крыш частных домов — составляем самостоятельно

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

   В скаты классической вальмовой крыши нередко встраивают элементы остекления

2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

   Шатровые крыши широко используются в современном индивидуальном строительстве

3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

   Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

   Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

   Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

   Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

• целевое назначение чердачного пространства;
• материал кровли;
• степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

• шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
• черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
• рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

• постоянные,
• периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

• количество влаго- и теплоизоляции с учётом нахлестов;
• количество кровельного материала, включая образующиеся при раскрое отходы;
• объём пиломатериалов, необходимых для обустройства стропильной системы;
• длину свесов и т. д.

Видео: использование строительного калькулятора для расчёта кровли

https://youtube.com/watch?v=-6j7L6Kxxf4

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:

1. Мауэрлат. Изготавливается из бревна или бруса, который укладывается по всему периметру внешних стен. Мауэрлат служит опорой для стропил, поэтому на него приходится основная часть нагрузки.
2. Стропильные ноги определяют форму крыши и выполняют роль опор для обрешётки и контробрешётки, к которым крепится кровельный пирог. Состоят из отдельных стропил, которые бывают боковыми и диагональными (накосными). Первые образуют основные скаты крыши (трапецеидальные), а вторые служат основанием вальм.
3. Прогон — длинный брус в верхней части кровли, к которому крепятся стропильные ноги. В зависимости от конфигурации крыши может использоваться не один прогон (коньковый брус).
4. Шпренгели и стойки являются дополнительными опорами для перераспределения веса и поддержки других элементов стропильной системы.
5. Ригели (затяжки) соединяют противоположные стропила, благодаря чему удаётся предотвратить их смещение в стороны.
6. Нарожники — укороченные стропила, которые верхним краем крепятся к накосной ноге, а нижним — к мауэрлату. Они создают каркас вальм и сужающихся частей основного ската.
7. Подкосы. Нужны для обеспечения устойчивости стропильных ног. Выполняются в виде наклонных опор, которые крепятся к стропилу и затяжке. Подкосы не следует путать с так называемыми ветровыми балками, которые к затяжке не присоединяются.
8. Кобылки. Брус или доска, которая крепится к нижнему краю стропил и образует свес крыши.

   Четырёхскатная крыша отличается от двухскатной более сложной конструкцией стропильной системы

Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.

Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

   Мауэрлат к несущей стене крепят при помощи болтов или анкеров

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

   Опора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

   Коньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

   Изготовление шаблона сможет сократить время подготовки стропил к монтажу

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

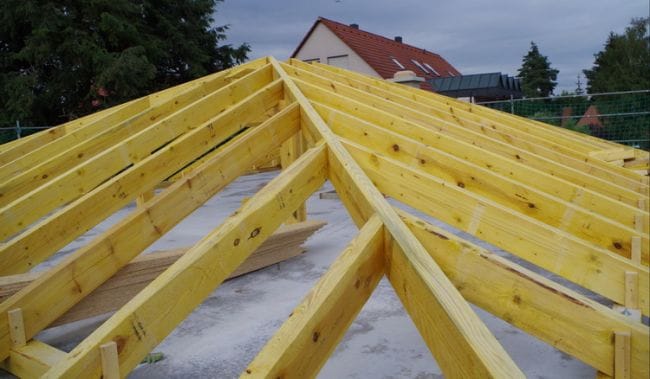

   Раскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

   Использование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

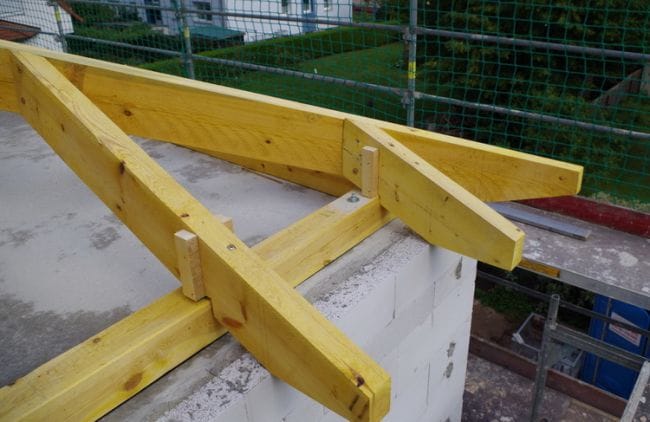

   Крепление стропил к мауэрлату можно выполнить несколькими способами

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.

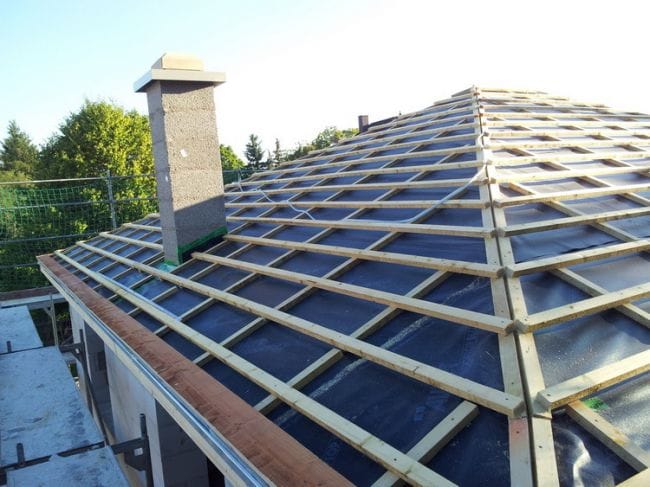

11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

    Стропильная система подготовлена к монтажу кровельных материалов

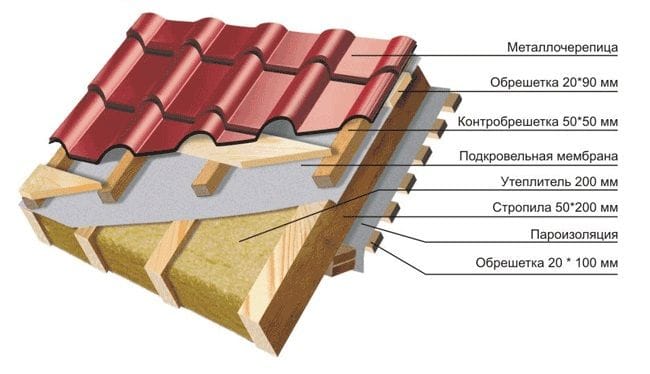

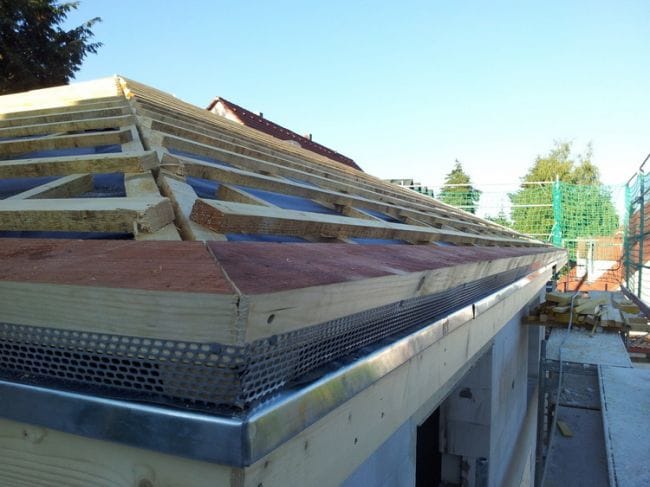

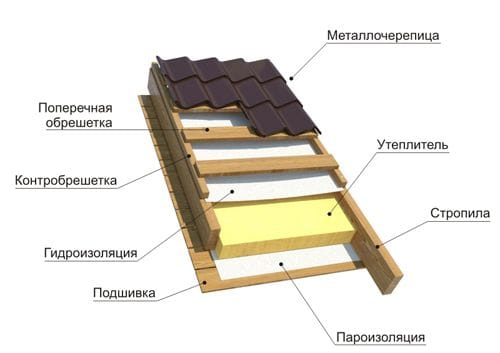

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

roofs.club

Четырехскатная крыша своими руками: фото, чертежи, устройство

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

stroyremned.ru

Четырехскатная крыша своими руками: Инструкция, Фотографии, Видео.

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

• Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
• Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
• Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
• Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
• Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
• Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
• Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
• Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

   Крепление стропил к мауэрлату

6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

   Определение длины углового стропила

7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают верхней частью на диагональное стропило, а нижней – на мауэрлат. Используют обычно менее толстую доску, так как нарожники не несут существенной нагрузки. В верхней части доски делают запил, и по этому шаблону выполняют половину нарожников, вторую половину – в зеркальном отражении. Нижние запилы размечают по месту, а концы нарожников, образующие свес, подрезают по натянутому шнурку уже после монтажа.
8. Наибольшую нагрузку испытывает нижняя четверть диагональных стропил, поэтому под них ставят вертикальные опоры – шпренгели. Эти стойки ставят аналогично коньковым стойкам на усиленные балки – при предварительном расчете перекрытий нужно сразу заложить их.Под боковые стропила ставят подкосы, упирая их нижним краем в лежень или балки перекрытий, а верхним – в стропильную ногу под углом около 45 градусов к горизонту.

   В нижней части накосного стропила устанавливаются шпренгельные фермы

9. Выполняют обрешетку. На четырехскатной кровле можно использовать практически любой кровельный материал, и выбор между ондулином и профнастилом или металлочерепицей – дело вкуса и особенностей их монтажа. Часто в качестве покрытия для сложных крыш используют мягкую черепицу, в этом случае обрешетку выполняют сплошной из фанеры. Вопрос об утеплении крыши решают в зависимости от проекта дома – при устройстве в нем жилой мансарды утепление необходимо, если же чердак будет холодным, утепляют только перекрытия.Возвести четырехскатную крышу своими руками непросто, но при хорошем навыке работы с древесиной и кровельными материалами это вполне выполнимая задача. Для лучшего понимания процесса строительства можно также посмотреть видео.

stroyvopros.net

Крыша в четыре ската своими руками

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Для того чтобы нагрузка от стропильной системы, кровельного покрытия, и снега на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида

Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.

Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

Материалы: стропилы 150мм, доска 25 мм, гвозди, шурупы, утеплитель, черепица, рубероид.

Инструменты: ножовка, молоток, шуруповерт, топор, отрезная дисковая пила, дрель.

Для начала автор дает нам для изучения схемы сборки четырехскатной крыши и ее особенности в конструкции.

usamodelkina.ru

Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Содержание статьи

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

Элементы стропильной системы вальмовой кровли

• Коньковый прогон. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
• Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
• Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
• Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
• Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
• Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
• Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
• Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Параметры вальмовой кровли

1. Высоту конька.
   h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
2. Длину рядовых стропил.
   e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
3. Площадь скатов.
   S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Коэффициент длины диагональных стропил

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

   Установка стоек и диагональных стропил

3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.


   Варианты крепления стропильных ног

5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.


   Схема настила кровельного материала

7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

krovlyakrishi.ru

Конструкция стропильной системы четырехскатной крыши

Стропильная система – это сочетание всех опорных элементов, образующих каркас, на котором лежит кровельный пирог. От прочности и надежности этого основания зависит способность крыши выдерживать ветровую, снеговую нагрузку, защищать внутренние помещения от воды и холода. Чтобы не прибегать к дорогостоящим услугам фирм, выполняющих кровельные работы профессионально, мы расскажем из чего состоит стропильная система четырёхскатной крыши, какие материалы потребуются для ее изготовления и как осуществить ее сборку.

Содержание статьи

Виды четырехскатных крыш

Название «четырехскатная» объединяет несколько видов крыш, состоящих из четырех плоскостей, скатов:

• Вальмовая. Ее конструкция включает четыре ската двух геометрических форм: два их них – в виде трапеции, два – треугольные. Скаты в форме треугольника заменяют собой фронтоны сооружения. С одной стороны, это плюс, так как можно сэкономить на материале для стен, а с другой, минус, потому что отсутствие фронтонов не позволяет монтировать обычные вертикальные окна.



• Полувальмовая голландская. На самом деле, ее относят то к двухскатным видам кровли, то к четырёхскатным. В растерянность кровельщиков вводят усеченные торцевые скаты, вальмы. Они не заменяют собой фронтон, а видоизменяют его до трапециевидной формы. Голландская крыша выглядит весьма оригинально и отлично подходит для строительства в ветреных районах благодаря пониженному эффекту парусности.



• Полувальмовая датская. Вальмы этого вида кровли отсекают не верхнюю часть фронтона, а нижнюю, образуя скат обычной длины. А под коньком при такой конструкции оставляют маленький фронтон в виде треугольника, которые тем не менее позволяет сэкономить на мансардных окнах и организовать более доступное вертикальное освещение.





• Шатровая. Шатровая крыша используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Не смотря на внешние различия, стропильные системы четырехскатной крыши составляют из одних и тех же элементов, руководствуясь одинаковыми правилами.

Виды стропильных систем

Стропильная система крыши четырехскатного вида принимает различный вид, в зависимости от исходных условий: площади перекрываемого дома и внутренней планировки. Выделяют три вида:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висячая стропильная система четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Наслонная. Ее обустраивают в домах, посередине или по бокам которых существуют внутренние несущие стены. Стропильная система в таком случае имеет опору не только на внешние, но и на внутренние стены. Усиленная стойками стропильная система получается более надежной и уравновешенной, монтировать ее проще и дешевле.



3. Комбинированная. Состоит из элементов наслонной и висячей стропильной системы. Ее применяют, если в качестве дополнительной опоры используют не внутреннюю стену, а колонны или столбы. Тогда висячие стропила чередуются с наслонными, образуя ажурную конструкцию с открытыми балками перекрытий.

Кокой вид стропильной системы подойдет для конкретного дома, определяют в период проектирования, производя расчеты и составляя чертежи.

Расчет уклона скатов и высоты конька

Составление проекта стропильной системы четырехскатной крыши начинают с расчетов, определяющих геометрию будущей конструкции:

• Расчет уклона скатов. Профессиональные проектировщики выполняют расчет, основанный на тригонометрических формулах, вычисляющие угол наклона ската через косинус треугольника с заданным основанием, равным ширине дома. Но начинающие строители могут использовать справочные таблицы, в которых приводят рекомендованные значения уклона для зон различной ветровой и снеговой нагрузки, и различных кровельных материалов. Среди этих факторов определяют лимитирующий, который и будет оптимальным для этого сооружения. Заметим, что угол наклона с катов в диапазоне 45-55 градусов подходит для большинства проектов. Однако, чем он круче, тем больше материалов затрачивается при строительстве.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Шатровая крыша имеет коньковый узел, так как все стропила сходятся в одной точке.

Облегчить процесс проектирования стропильной системы четырехскатной крыши могут специальные компьютерные программы-калькуляторы, которые требует только занесения исходных данных: размеров дома, количества скатов.

Расчет нагрузок

Следующий этап проектирование – определение состава элементов стропильной системы и их сечения. Для этого выполняют расчет нагрузок, которым подвергается четырехскатная конструкция. Они делятся на три типа:

• Постоянные. Их четырехскатная крыша испытывает все время. В этот тип включают вес кровельного пирога, стропильной системы, мансардного пола, если планируется использование чердака как жилого помещения. Не забудьте, что снегозадержатели водосточная система – это тоже дополнительная нагрузка, которую несет на себе крыша.



• Временные. Действию этих нагрузок конструкция подвергается не постоянно, а лишь время от времени, в остальные же периоды оно минимально. Речь идет о снеговой и ветровой нагрузке, вес талой и дождевой воды, массе человека, производящего ремонт и обслуживание крыши.



• Особые. Этот пункт актуален для жителей районов с повышенной сейсмической или ураганной опасностью. Четырехскатную крышу проектируют с учетом возможных экстремальных нагрузок, чтобы обезопасить находящихся под ней людей.

Суммируя значения всех нагрузок, определяют общую, которая, в зависимости от используемого кровельного материала может достигать 180-250 кг на квадратный метр. Исходя из этой цифры определяют количество элементов стропильной системы и их сечение, сверяясь со справочной таблицей. Более сложные системы удобнее рассчитывать в специальных программах, результатом работы которых является готовая схема стропильной системы крыши четырехскатного типа.

Основные элементы

Стропильная система четырёхскатной крыши состоит из множества составных частей, обязательных и вспомогательных:

1. Мауэрлат. Брус сечением 100х100 мм или 150х150 мм, равномерно распределяющий нагрузку по периметру несущих стен. Отличие четырехскатной крыши в том, что для ее установки требуется четыре мауэрлата, а не два, как для двухскатной.
2. Лежень. Брус, служащий опорой для стоек, которое используют в наслонной стропильной системе. Он, как и мауэрлат, распределяет вес кровли, но находится на внутренней несущей стене.
3. Стропильные ноги. Элементы из досок сечением 50х150 мм или 100х150 мм, которые несут на себе кровельный пирог и задают геометрию скатов. В строительстве четырехскатных крыш используют рядовые, наслонные и нарожные стропила. Рядовые располагаются парами вдоль конькового прогона, образуя трапециевидные скаты. Накосные, расходясь от конька к двум углам дома, формируют торцевые треугольные скаты. А нарожные стропила опираются верхней частью на наслонные и имеют различную длину.
4. Коньковый прогон. Брус, опирающийся на вертикальные стойки, к которому крепятся стропила. Это высшая точка крыши.
5. Стойки. Вертикальные подпорки, которые устанавливают на лежень. Они поддерживают коньковый прогон или середину стропильной ноги.
6. Подкосы. Бруски, которые устанавливают под углом к стропильным ногам для предотвращения их прогиба.
7. Затяжка и ригель. Горизонтальные перемычки из дерева или металла, соединяющие пары стропильных ног, снижая распирающую нагрузку на стены. Ригель устанавливают в верхней части стропил, в затяжку в нижней, часто используя в качестве балок перекрытия.
8. Шпренгельные фермы. Шпренгель – вертикальная стояка для накосных стропил. Если его не во что упереть, устанавливают затяжку межу двумя соседними сторонами дома и с помощью металлических уголков прикрепляют шпренгель.
9. Обрешетка. Основание для настила кровельного материала. Если доски приколачивают без промежутков, конструкция обрешетки называют сплошной. А если доски чередуют с небольшим просветом – решетчатой. Схема обрешетки зависит от вида кровельного материала.
10. Свес крыши. Часть стропил, которая на 40-50 см выступает за периметр дома, защищая его от влаги.

Сборка стропильной системы

Имея на руках чертеж стропильной системы, можно начинать работы по сборке. Так как в качестве материала используют в основном натуральную древесину, не будет лишним обработать ее антисептиком глубокого проникновения для защиты от влажности и бактерий. Кровельные мастера обращают на ряд особенностей, которые стоит учитывать при монтаже стропильной системе четырехскатной крыши:

• Выполнять работы по сборке крыши в одиночку тяжело даже очень опытному работнику в связи с большой длиной и весом стропильных ног и стоек.



• Так как некоторые элементы стропильной системы имеют большую длину, в частности диагональные стропила, пиломатериалы стандартных размеров не подойдут для их изготовления. Эту проблему решают с помощью составных стропильных ног из двух или даже трех частей.



• Если длины стропил не хватает для формирования свеса, их надставляют кобылками, изготовленными из досок меньшего сечения.

Грамотно рассчитанная и качественно собранная стропильная система – основа долгой эксплуатации четырехскатной крыши, которая станет надежной защитой от непогоды, в независимости шатровая она или вальмовая!

Видео-инструкция

krovlyakrishi.ru

устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания. Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно. Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

• молоток;
• кровельные гвозди;
• мел;
• оловянные ножницы;
• рабочие перчатки;
• правильная обувь;
• ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

• Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
• Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
• Установите «край капли» на внешних краях вашей кровли.
• Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

• Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
• Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
• Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
• Когда достигнете хребта крыши, установите хребтовую черепицу.
• Выполните отверстия под дымоход, вентиляцию.
• Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

• Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
• Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
• Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
• Установите проблесковый маячок и водосточные желоба.

• Используйте качественный металл для водосточных желобов.
• Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
• Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

• нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
• какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
• какой металл для крыши наиболее оптимален;
• какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

• Определите шаг крыши, который поможет определить тип используемой металлической кровли.
• При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
• Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
• Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
• Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

• Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
• Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
• Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

• Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
• Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
• Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
• Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

• После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
• Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
• После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
• Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

• Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
• Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

• Самый простой вариант с четырехскатной кровлей.
• Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

• Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

stroy-podskazka.ru

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

• Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
• Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
• Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
• Выполняется разметка стен под монтаж стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

• Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
• Тип стропильной системы (наслонная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона скатов и расстояние прогона между стропил.
• Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

• Высота конька:

• Длина промежуточных фронтальных стропил:

• Длина торцевых, вальмовых стропил:

• Площадь скатов крыши:

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

• Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

• Для изготовления деревянных элементов понадобится:

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

• Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
• Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
• Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

• Молоток, желательно с гвоздодером.
• Шуруповерт на электрической зарядке.
• Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
• Маркер или карандаш для отметок.
• Электролобзик, ножовка и электропила.
• Уровень строительный, отвес.
• Рулетка и линейка.
• Стамеска для выдалбливания пазов.
• Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

• Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

• После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

• Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

• Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

• После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

• Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
• Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
• Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

• Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

• На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
• В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материала

• Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
• Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
• Сверху стропил растягивается и закрепляется пленка пароизоляции
• Далее, поверх нее на стропила прикручиваются рейки обрешетки.
• Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем, следует закрепление контробрешетки.
• Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

• Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

• Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

stroyday.ru

Вальмовая четырехскатная крыша своими руками

В целом, устройство вальмовой четырехскатной крыши выделяется среди других крыш тем, что она имеет дополнительные скаты, а вся конструкция представлена двумя скатными системами:

Как правильно выполнить разметку вальмовой конструкции

Создание несущего каркаса крыш вальмового типа начинается только после того, как будет готова центральная кровельная часть с двумя скатами. Исходя из особенностей схемы крыши, нужно рассчитать, где соединится торцевая часть стропильной системы и конек. Верхняя часть обвязки кровли соединяется с другим концом бруса, как показано на фото.

В случае расположения дома в регионах с сильными порывами ветра, а также частыми ураганами нужно поработать над аэродинамическими свойствами будущей кровельной конструкции.

На следующем этапе выполняется крепление центрального элемента стропильной системы к торцевой части конька. Если коньковая доска длиннее нужного размера, то излишки просто отпиливаются. И, в завершении контура, устанавливаются по подготовленной разметке угловые элементы конструкции стропил, которые отличаются большим прогоном, что не характерно для стандартных стропил.

На что обратить внимание начинающим застройщикам

Прежде чем возводить четырехскатную вальмовую крышу, нужно усвоить несколько основных критерий ее системы.

Используется конструкция четырехскатной вальмовой крыши, предусматривающая наличие достаточно большой площади, многими опытными строителями в качестве основного компонента жилых домов, но особенно популярной становится в настоящее время. Визуально необычная структура четырехскатной кровли позволит не только надежно защитить жилище, но и сделать его презентабельнее.

Существенным преимуществом использования такого типа кровель считается то, что можно легко оборудовать слуховые отверстия, например, оконные проемы. Оптимальным вариантом использования данного вида кровельной конструкции, помимо жилых зданий, является обустройство хозяйственных построек, где недостаточно объема имеющегося в наличии чердачного помещения, например, для обустройства сеновала.

Благодаря монтажу вальмовой крыши с четырьмя скатами, отличающихся от других разновидностей кровель отсутствием фронтонов, как показано на фото, значительно снижется бюджет на строительство.

Если проектирование кровли будет выполнено с привлечением квалифицированного специалиста, либо самостоятельно, но с четким следованием предложенной инструкции, то можно быть уверенным в получении качественной архитектурной конструкции, соответствующей требованиям безопасности, при достаточно небольших материальных вложениях. Реализация такого проекта может обойтись даже дешевле возведения двускатных кровель (прочтите: "Вальмовая крыша - стропильная система: элементы и устройство").

Стропильная система вальмовой крыши, смотрите на видео:

При наличии, на первый взгляд, незначительных неточностей и погрешностей, а также ошибок в работе строителей конструкцию вальмовой крыши придется собирать заново, что окажет негативное воздействие на общую стоимость новой крыши, ее последующего ремонта и эксплуатационного обслуживания.

Одним словом, чтобы получить красивую и надежную четырехскатную вальмовую кровлю с оригинальным внешним и внутренним дизайном, нужно следовать предложенным выше рекомендациям.

kryshadoma.com

устройство и монтаж своими руками пошагово, видео

Автор Анастасия Микитало На чтение 15 мин. Опубликовано 24.08.2017

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Вальмовая крыша: что это такое, виды конструкций, фото

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

• молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
• шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
• рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
• карандаш, рулетка, линейка для нанесения разметки;
• уровень и отвес;

  Отвес служит для выравнивания элементов конструкции по вертикали

• электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

  Электролобзиком можно пилить доски толщиной до 50 мм

• электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.

Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

   Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

   Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

   Балки перекрытий (затяжки) можно крепить на мауэрлат

4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

   Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

   Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

   Промежуточные стропила устанавливаются с фронтальной стороны

9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

   Диагональные стропила соединяют коньковый элемент крыши с углами

10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    Нарожники соединяют диагональные стропила с мауэрлатом

11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
   1. На стропила натягивается и крепится слой пароизоляционной плёнки.
   2. Следующим слоем устанавливается обрешётка.
   3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
   4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

   Строительство крыши начинается с установки конькового бруса на вертикальных стойках

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

   Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

   Контробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

6. На завершающем этапе работы крепят кровельный материал.

   Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

roofs.club

---

Смотрите также

•
  Описание белого гриба для детей
•
  Гардения из семян
•
  Черемша что это за растение фото
•
  Чем полезен острый зеленый перец
•
  Синенькие фаршированные овощами квашеные
•
  Цыплята когда начинают нестись
•
  Устройство гнезда для кур несушек
•
  Как сделать тыкву для хэллоуина
•
  Как своими руками сделать арку в доме
•
  Дизель генератор что это
•
  Суп из маш фасоли
